Vyrovnání potenciálů pro fotovoltaické soustavy
Fyzická vzdálenost fotovoltaické soustavy od venkovního systému ochrany před bleskem by měla být dodržována vždy v maximální možné míře, aby byla zajištěna příslušná ochrana. Pokud to z důvodu místních podmínek není možné, nesmí být požadovaná vzdálenost překročena, pokud
- je FV systém začleněn do vnějšího systému ochrany před bleskem;
- je realizován izolovaný systém, například s izolovaným svodem isCon® odolným proti vysokému napětí.
Máte k tématu otázky?
Rádi vám pomůžeme.
Důležitá opatření
Aby byla zaručena kvalitní ochrana FV zařízení, je nezbytné zohlednit následující body:
- Místní uzemnění (PPV) musí být propojeno s hlavním vyrovnáním potenciálů (HPPV).
- Vodiče pro vyrovnání potenciálů musejí být položeny na těsno a souběžně s vodiči stejnosměrného proudu.
- Do koncepce ochrany je nutné zahrnout také datové vodiče.
Čtyři kroky pro komplexní ochranu fotovoltaických soustav
- Krok 1: Ověření oddělovací vzdálenosti
Pokud nelze dodržet požadovanou oddělovací vzdálenost, musejí být kovové části vzájemně propojeny tak, aby dokázaly svádět bleskový proud. - Krok 2: Ověření ochranných opatření
Příklad: Na DC a AC straně se používají opatření pro vyrovnání potenciálů v ochraně před bleskem, například svodiče bleskových proudů (typ 1).
- Krok 3: Zahrnutí datových kabelů
Do koncepce ochrany je nutné zahrnout také datové kabely. - Krok 4: Vyrovnání potenciálů
Na střídači se musí provést lokální vyrovnání potenciálů.
Oddělovací vzdálenost pro fotovoltaické soustavy
Zařízení ochrany před bleskem se musí dle normy ČSN EN 62305 zřídit tak, aby se od částí fotovoltaické soustavy nacházelo v oddělovací vzdálenosti (s). Zpravidla dostačuje oddělovací vzdálenost = od 0,5 do 1 metru.
Příkladem střešních nástaveb, u nichž je nezbytné dodržet oddělovací vzdálenost, jsou klimatizace, elektrické snímače a fotovoltaické soustavy. Tato vzdálenost je nezbytná pro eliminaci nebezpečného jiskření a dílčích bleskových proudů mezi venkovním zařízením ochrany před bleskem, kovovými částmi budovy a elektrickými přístroji. Právě při dodatečné instalaci fotovoltaických soustav ji kvůli stavební situaci často nelze dodržet. Bezpečné řešení: Izolovaný systém isCon® odolný proti vysokému napětí od OBO. S vodičem isCon® lze bezpečně dodržet oddělovací vzdálenost 0,75 m na vzduchu a 1,5 m u pevných stavebních materiálů.
Pokud oddělovací vzdálenost nelze dodržet
Pokud není z konstrukčních důvodů možné dodržet oddělovací vzdálenost podle normy ČSN EN IEC 62305-3 (IEC/EN 62305-3), musí se FV systém pomocí ověřených součástí schopných svádět bleskový proud začlenit do zařízení ochrany před bleskem prostřednictvím měděných vodičů o průřezu 16 mm2 nebo hliníkových vodičů o průřezu 25 mm2. Prvky pro připojení ochrany před bleskem musí být otestovány podle normy IEC/EN 62561-1. V těchto případech jsou vyžadovány také na straně DC zařízení přepěťové ochrany typu 1 (class I) nebo kombinované svodiče typu 1+2 (class I+II), protože proudy blesku v budově nelze usměrnit.
Takto získané, nezbytné vyrovnání potenciálů pro ochranu před bleskem spojuje všechny kovové a elektricky vodivé součásti soustavy včetně uzemňovacího systému s normativním systémem ochrany před bleskem. Podle ČSN EN IEC 62305 Část 3 a 4 (IEC/EN 62305-3, -4) je nutné pro vodiče vedoucí do budovy použít zařízení přepěťové ochrany (SPD) typu 1 (class I) nebo kombinované svodiče typu 1+2 (class I+II). To platí jak na úrovni střechy, tak na úrovni terénu, pro AC i DC stranu FV napájecího systému.
Rozhodující pro otázku nezbytnosti opatření přepěťové ochrany jsou normy ČSN 33 2000-4-443 (VDE 0100-443) a také ČSN 33 2000-7-712 (VDE 0100-712).
Pozice jímacích stožárů
Polohu jímacích stožárů nebo jímacích tyčí je nutné volit tak, aby nedocházelo k zastínění fotovoltaických článků. Například plný stín může zapříčinit snížení výkonu celého řetězce. Podle německé národní normy VDE 0185-305-3, příl. 5 se jímací tyč musí nacházet ve vzdálenosti nejméně 108× průměru fotovoltaického článku. Je nutné dbát na to, aby se fotovoltaická soustava stále nacházela v ochranném pásmu jímacích tyčí.Bezpečné dodržení oddělovací vzdálenosti je možné zajistit s izolovaným systémem OBO isCon® odolným proti vysokému napětí.

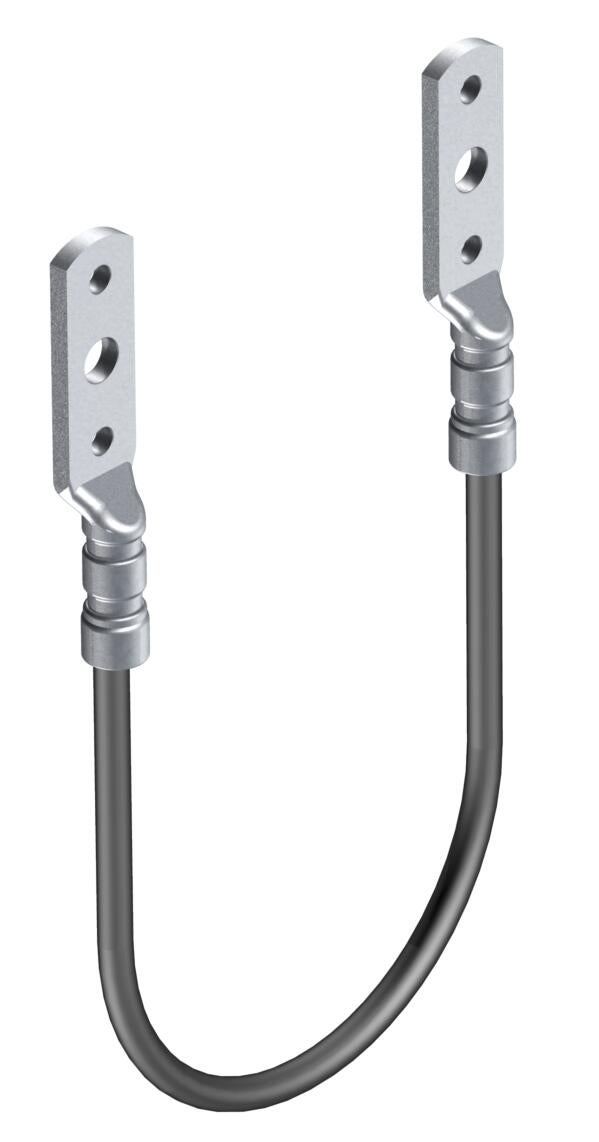

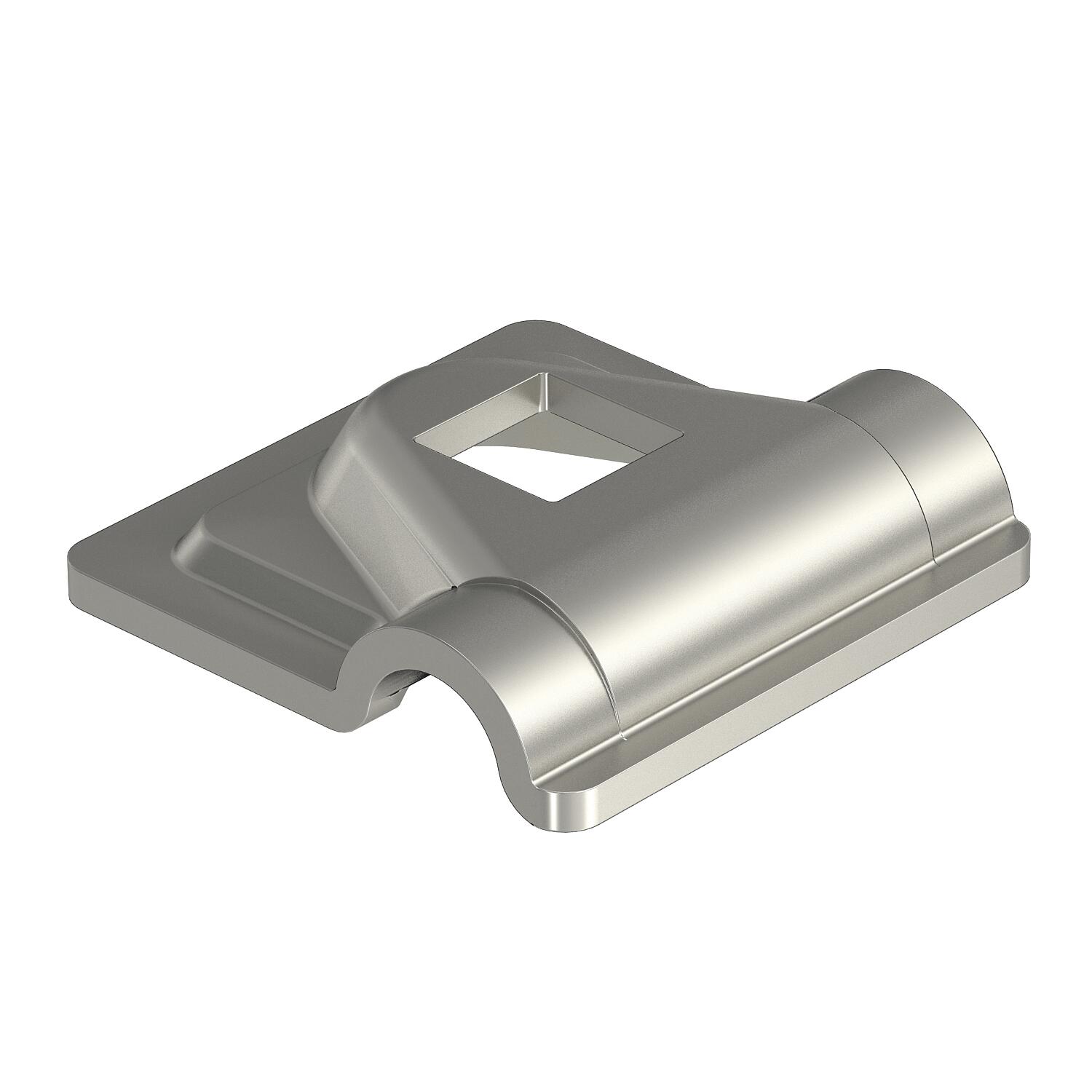

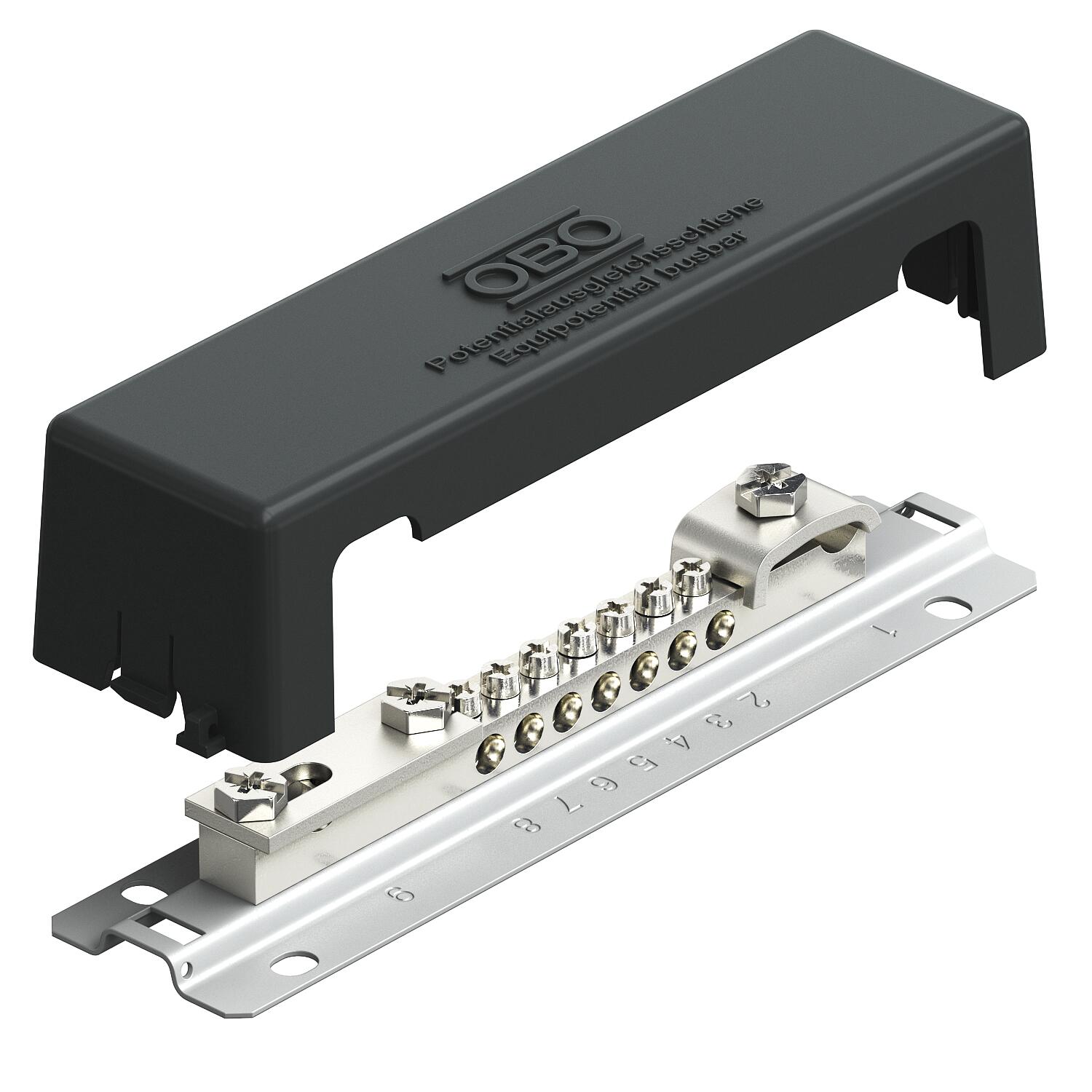

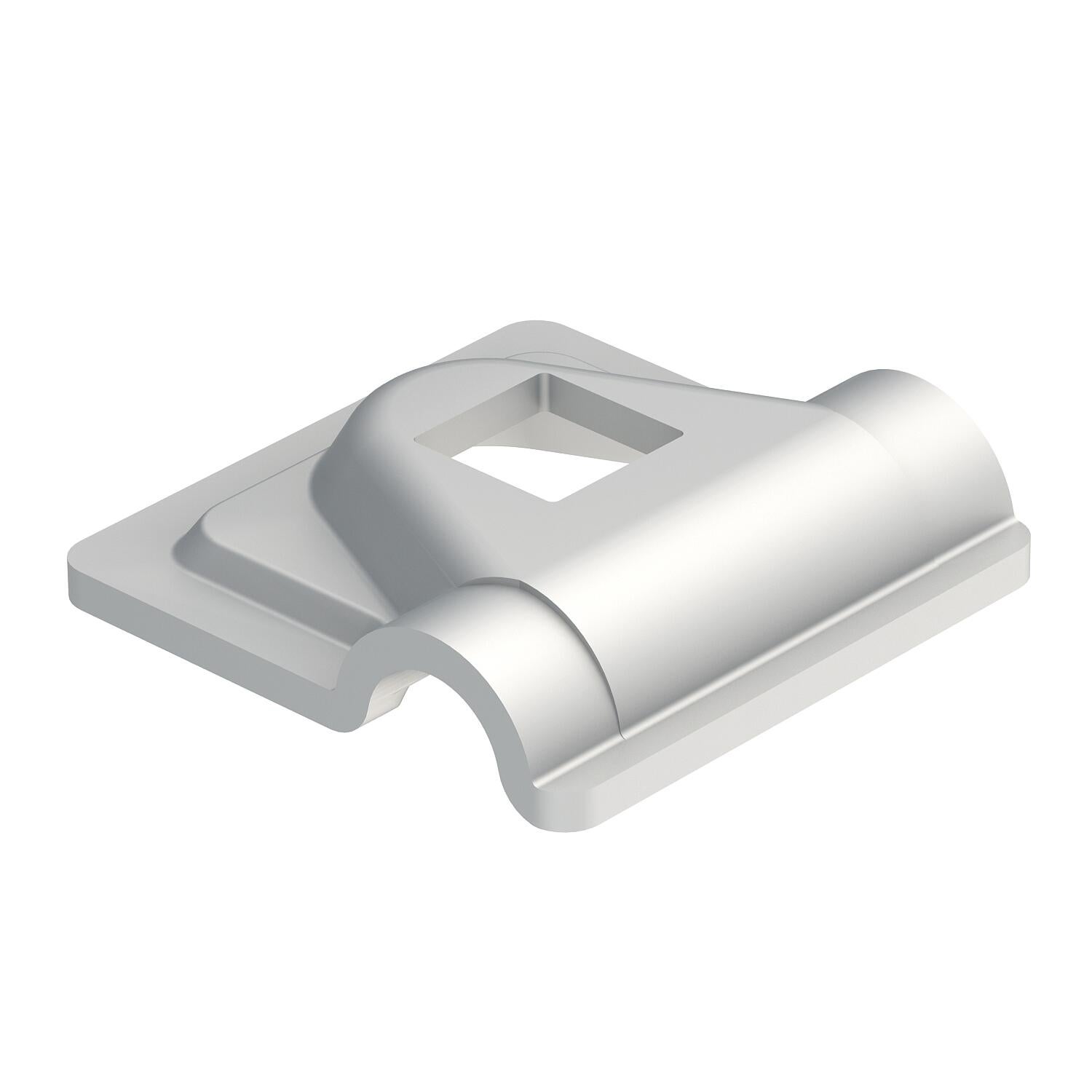

Vybrané výrobky pro vyrovnání potenciálů
