Přepěťová ochrana pro fotovoltaické soustavy

Pro přepěťovou ochranu fotovoltaických soustav v souladu s normami je nutné zohlednit následující směrnice:

• Abyste zabránili poškození vlivem přepětí, doporučujeme pro fotovoltaiku systém ochrany před bleskem podle ČSN EN IEC 62305-3 (IEC/EN 62305-3).
• Analýza rizik podle ČSN EN IEC 62305-2 pomáhá zjistit nezbytnost systému ochrany před bleskem a také požadovanou třídu ochrany před bleskem. To platí také pro případy, ve kterých jiné směrnice, jako například místní stavebně-právní předpisy, nepožadují žádné další systémy ochrany před bleskem.
  U komplexních FV systémů na volném prostranství, například u fotovoltaických elektráren nebo solárních parků s požadavkem na vyšší provozuschopnost, je obecně třeba ověřit nutnost nebo potřebu dalších opatření podle normy ČSN EN IEC 62305-2.

• Jen chráněné zařízení odolá zatížení, kterému je vystaveno, a dokáže trvale a spolehlivě vyrábět energii. Pojišťovny tak v aktualizovaném znění směrnice VdS 2010 (únor 2021) pro velkoplošné fotovoltaické soustavy i nadále doporučují vnitřní přepěťovou ochranu.
• Pro konstrukci systémů proudových zdrojů fotovoltaických soustav platí normy řady ČSN 3 2000-, především ČSN 33 2000-7-712.

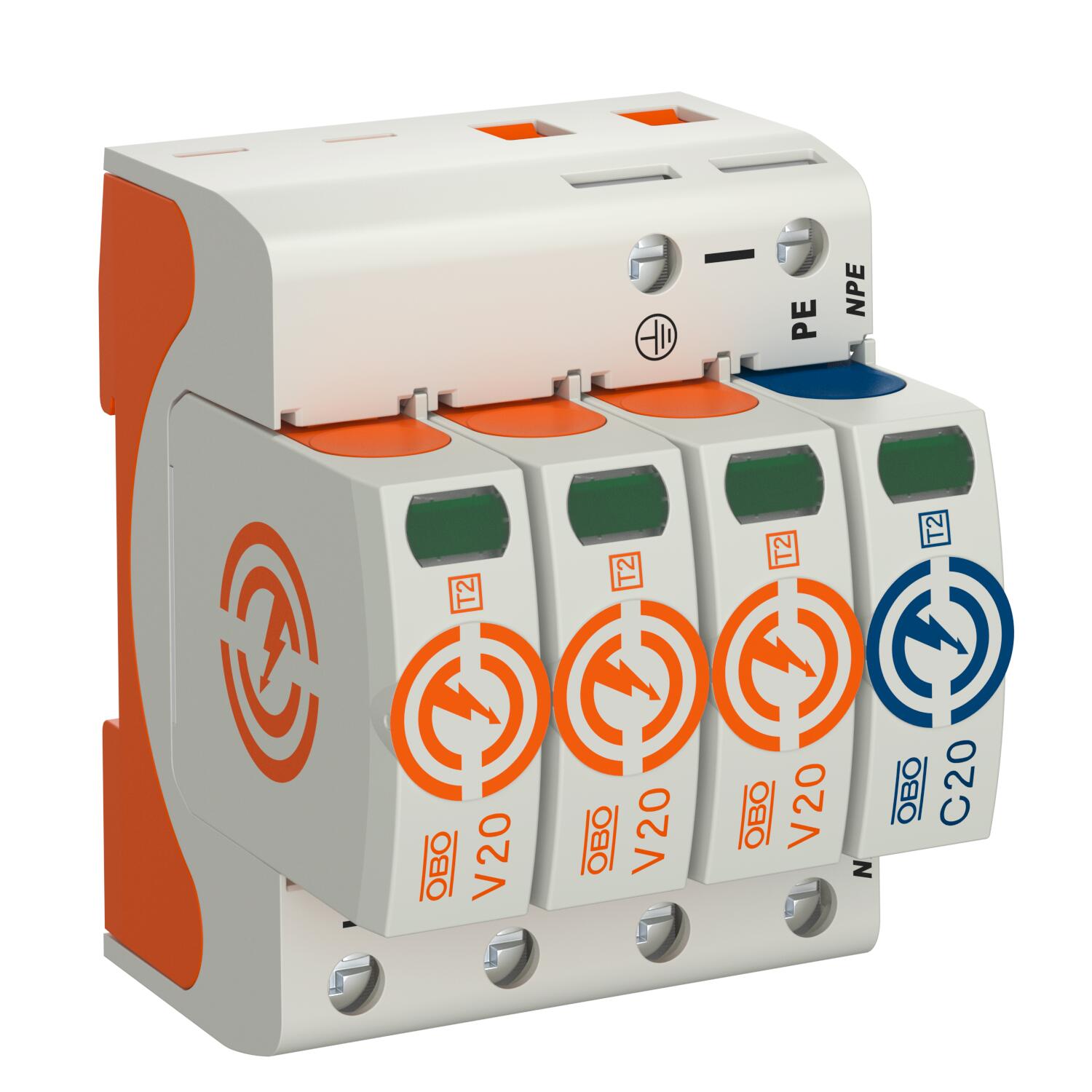

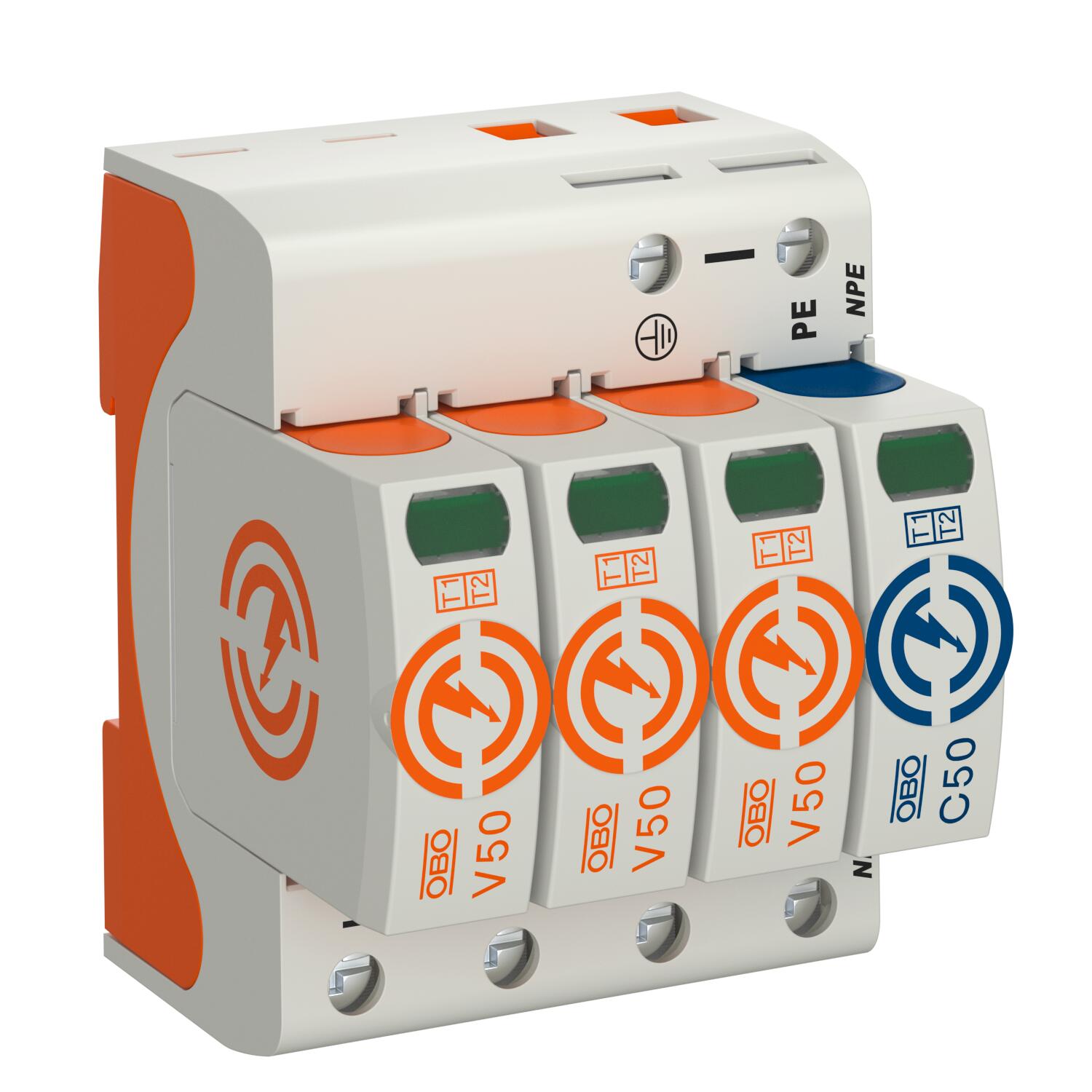

• Při zřizování nové fotovoltaické soustavy a připojení k elektrickému zařízení je nutná přepěťová ochrana (typu 2 / class II) na straně AC podle ČSN 33 2000-4-443 a ČSN 33 2000-7-712 (IEC 60364-4-44 a 60364-7-712).
• Současně vyplývá kromě strany AC také pro stranu DC nezbytnost systému přepěťové ochrany pro zajištění bezpečnosti střídače u zařízení s venkovním systémem ochrany před bleskem.

Při výběru byste měli zohlednit následující skutečnosti:

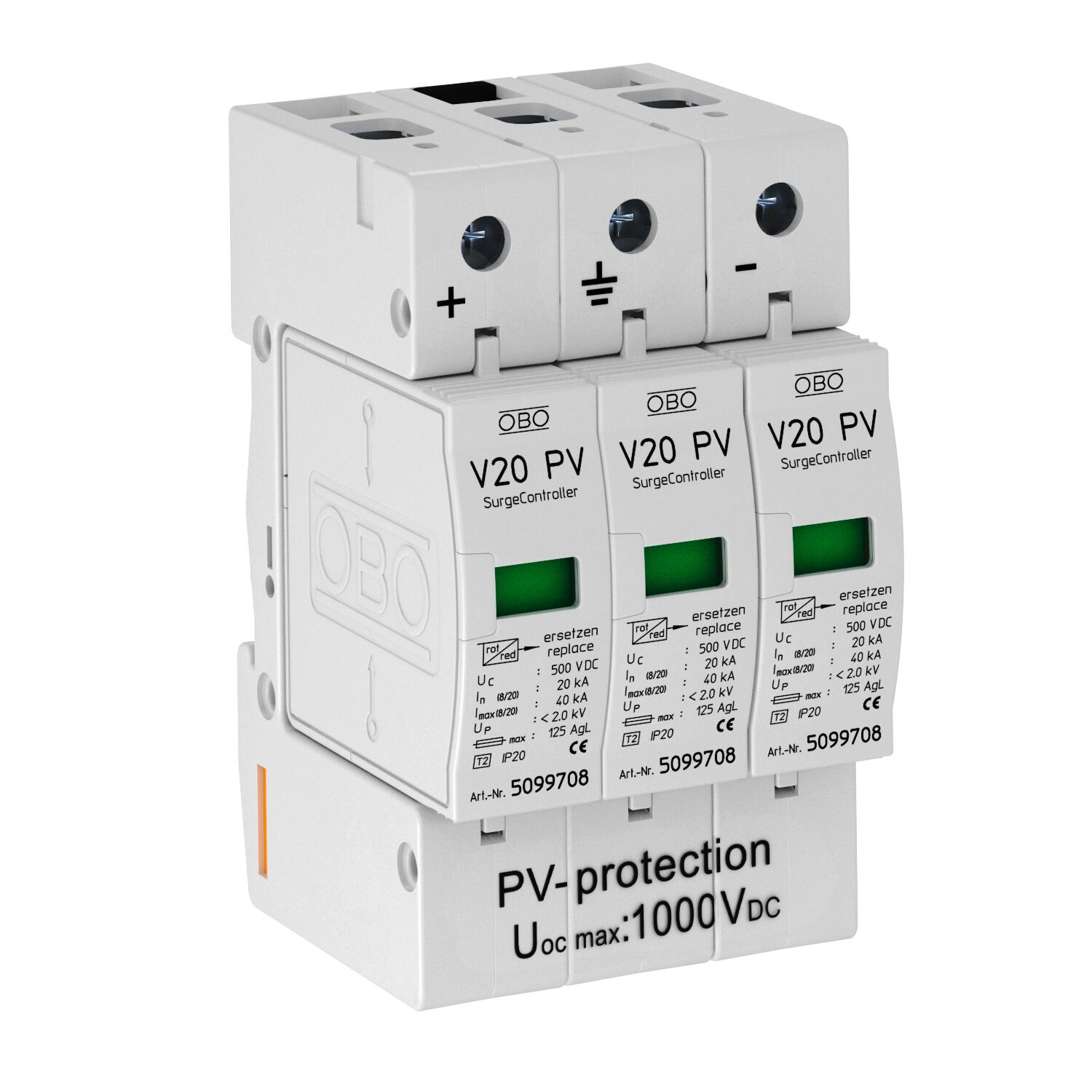

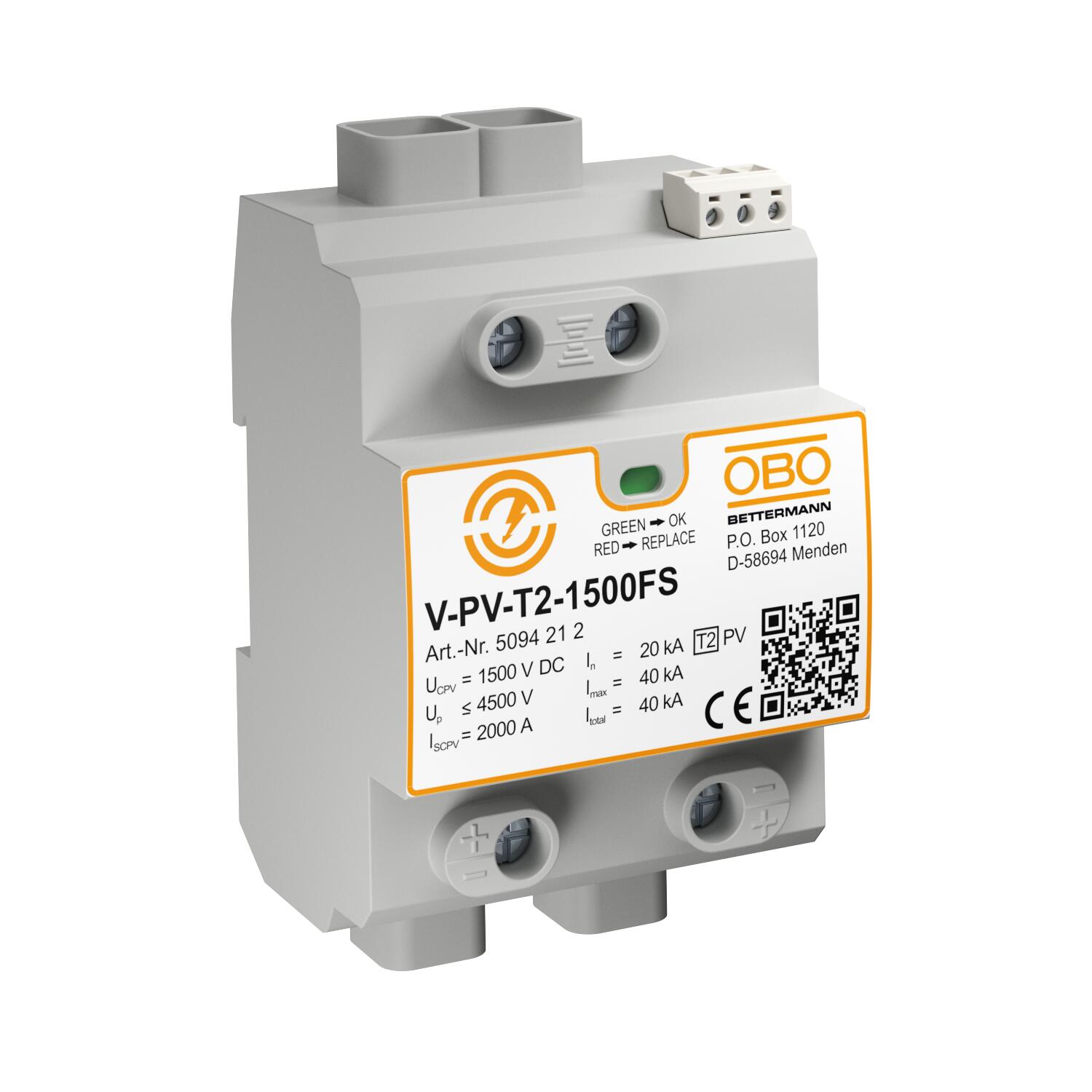

• Nejvyšší napětí FV systému naprázdno nesmí v žádném případě překročit maximální trvalé napětí zařízení přepěťové ochrany pro DC stranu fotovoltaického systému.
• Počet požadovaných ochranných zařízení je dán počtem MPP trackerů příslušné fotovoltaické soustavy.

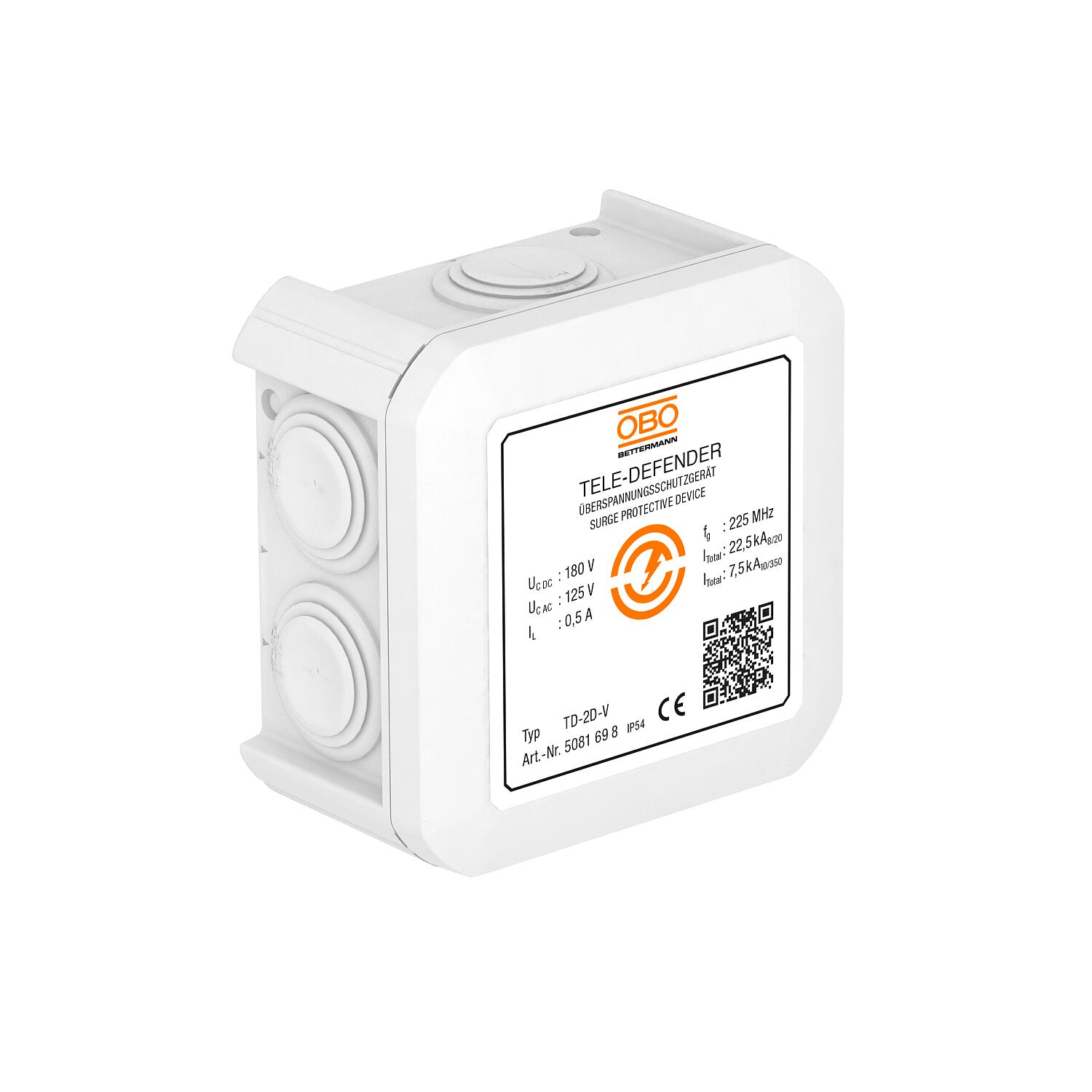

• Pokud je střídač propojený s informačními nebo komunikačními zařízeními, měly by i tyto vodiče být vhodnými zařízeními přepěťové ochrany začleněny do vyrovnání potenciálů.

Instalace střídače se v případě fotovoltaických soustav na budovách provádí vždy podle místních podmínek přímo na střeše, v podkroví, často ale také ve sklepě. V případě instalace ve sklepě může být vhodné použít přepěťovou ochranu nejen před střídačem, ale také navíc u vstupu vodiče do budovy, a zamezit tak vazbám z venčí.

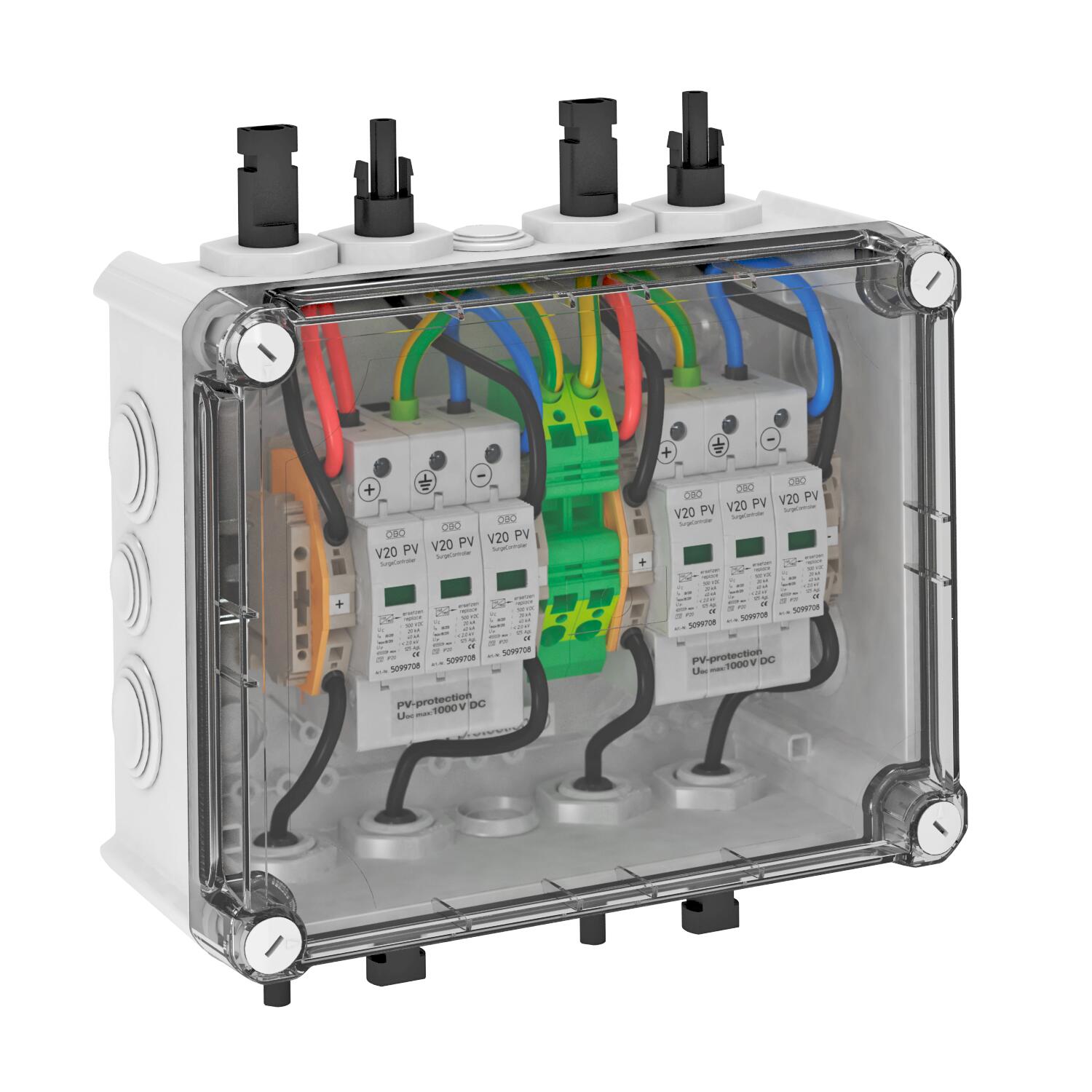

Přepěťová ochrana pro fotovoltaické soustavy má vždy dvě strany: Jak na straně stejnosměrného, tak na straně střídavého napětí se do soustavy může z různých důvodů dostávat přepětí, a například poškodit střídač. Přepěťová ochrana OBO spolehlivě zajistí všechny strany. Na ochranu vstupu střídače na straně DC nabízí OBO portfolio připojovacích skříní generátoru s ochranou proti úderům blesku a přepěťovou ochranou.
