Protipožární ochrana pro fotovoltaické soustavy
Nad požárními stěnami nesmí být vedeny hořlavé vodiče bez protipožárních opatření. Při požáru by totiž vedly plamen dále až na sousední střešní plochu. Mohou se však vyskytnout jednotlivé případy, kdy nelze ukládání hořlavých vodičů nad požárními stěnami zabránit. V těchto případech musí být vodiče ukládány tak, aby byly bezpodmínečně chráněné. OBO nabízí pro tyto účely dvě různá řešení:
- Ukládání vedení FV systému do tvarově stálých a mimořádně robustních kanálů z ušlechtilé oceli

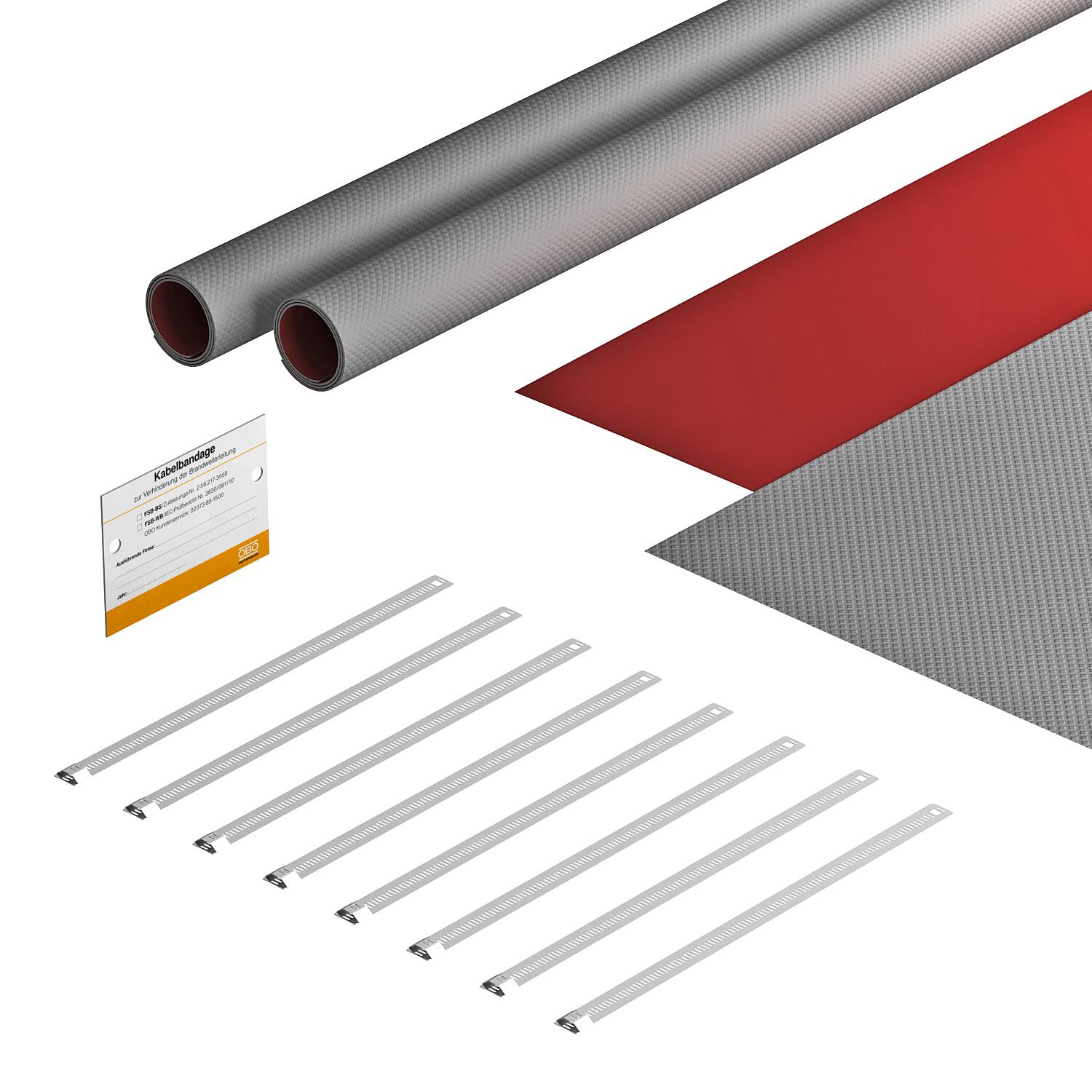

- Omotání svazků vedení flexibilní kabelovou bandáží odolnou proti povětrnostním vlivům PYROWRAP® Wet FSB-WB
Stavební hmoty, které jsou součástí obou řešení a tvoří izolační vrstvu, se při požáru napění a zabrání šíření požáru přes vodiče fotovoltaické soustavy.Šíření kouře není v tomto případě kritické, protože kouř z požáru může volně unikat do okolního vzduchu.
Izolovaná ochrana před bleskem podle WDVS
Pokud pokládáte vodiče isCon® v rámci sdruženého systému tepelné izolace, nedokážou pravděpodobně proniknout tzv. požární pojistkou z hořlavých látek. Při požáru to může vést k selhání požární pojistky. Znovu se používá kabelová bandáž PYROWRAP® Wet FSB-WB , která zabraňuje šíření požáru. Jakmile izolace shoří a vytvoří se otvory, izolační vrstvy je znovu opět zacelí. S vodičem isCon® se minimalizuje komínový efekt.
Ukládání vodičů fotovoltaické soustavy uvnitř budov
V mnoha případech musí vodiče, které vedou stejnosměrný proud, být vedeny ještě budovou až ke střídači. Pokud se instalace týkají únikových a zásahových cest, je nutné napájecí vodiče pro fotovoltaiku pokládat včetně požárního oddělení.
K tomuto účelu se hodí protipožární kanál OBO . Instalační kanál ze sklolaminátového lehkého betonu zajišťuje díky nevodivému povrchu i v případě požáru ochranu před nebezpečným dotykovým napětím. Navíc splňuje požadavky aplikačního pravidla VDE AR-N-E-2100-712 na žáruvzdorné instalace chráněné proti dotyku. I pro zásahovou jednotku je tak zajištěna ochrana před úderem elektrickým proudem při hašení. Další výhoda: Kanál lze ukládat také ve venkovním prostředí. Je vhodný především pro dodatečné opláštění již instalovaných vodičů DC, protože ho lze flexibilně přizpůsobit stávajícím trasám pro vodiče. Kanál lze instalovat přímo na stěnu nebo strop. S vhodným spojovacím kováním je možná i závěsná montáž.
Protipožární kanály splňuje navíc požadavky aplikačního pravidla VDE AR-N-E-2100-712 na žáruvzdorné instalace chráněné proti dotyku (odstavec 6.2 a 6.4). I pro zásahovou jednotku je tak zajištěna ochrana před úderem elektrickým proudem při hašení.
Ochrana na základě organizačních opatření
Na přestupném bodě elektrického zařízení, například na hlavní domovní připojovací skříni nebo hlavním rozvodu je podle normy ČSN 33 2000-7-712 vyžadován rozměrný výstražný štítek. Označení pomáhá požárnímu sboru identifikovat fotovoltaickou soustavu.Při hasebních opatřeních jsou pak dodrženy bezpečné vzdálenosti podle normy DIN VD 0312 – Likvidace požáru a technická podpora v oblasti elektrických zařízení.
Vybrané výrobky pro protipožární ochranu
Široký sortiment pro stavební protipožární ochranu
OBO Bettermann nabízí široký sortiment výrobků pro stavební protipožární ochranu fotovoltaických soustav
