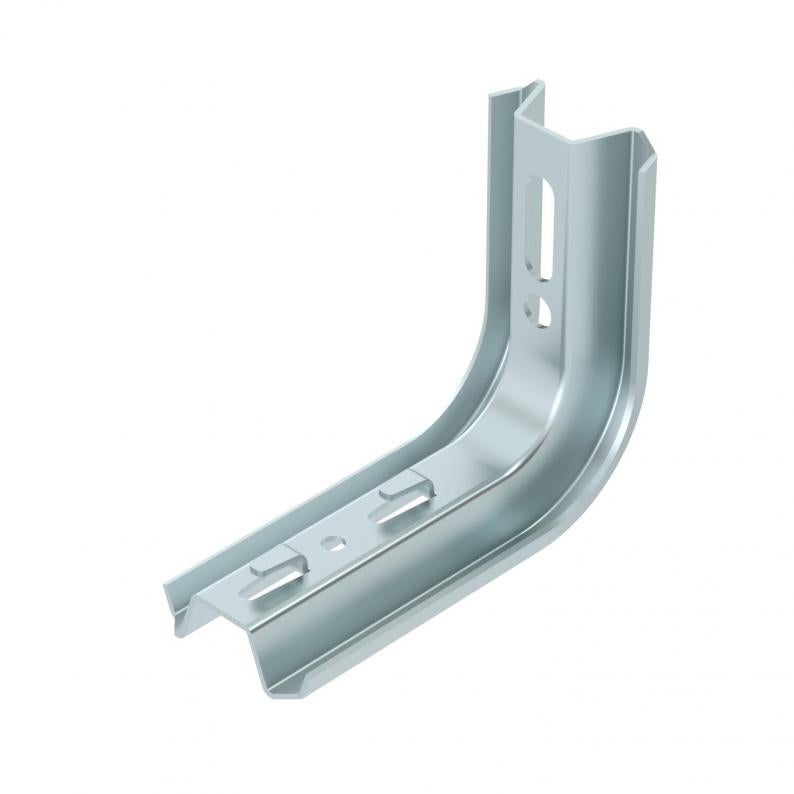

Závěs TP / nástěnný a závěsný výložník FS

Type TPSAG 145 FS
|
Item no. 6366015
|
EAN 4012196627554
Item no. / Type
Šířka
F v kN

Smallest selling unit: 1 Kus

Kus

Description

Výložník TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.

Je-li výložník upevněn přímo na stěnu nebo jsou-li profily proti sobě sešroubovány, pak je nutné z důvodů stability vždy použít rozpěrku typu DS 4.

  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
  • Profil TP jako závěs a výložník
  • Mřížový žlab, výška bočnice 35 mm
  • Mřížový žlab, výška bočnice 55 mm
  • prvek se snadnou montáží
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
  • Obal bez plastu
  • Celý obal z recyklované lepenky

Technical data

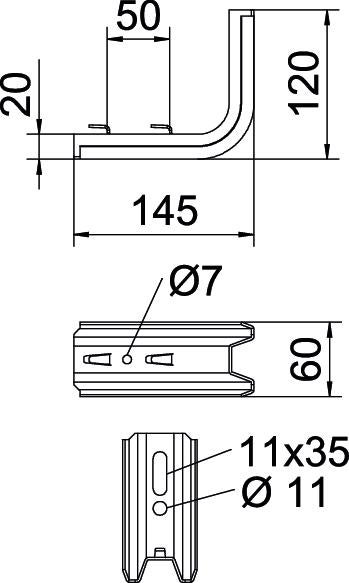

Rozměry

Délka145 mm
Šířka60 mm
Výška120 mm
Rozměr L145 mm
Rozměr B60 mm
Rozměr H120 mm
Dimension W50 mm

Technické údaje

Zachování funkčnostiNe
Nerezová ocel, mořenáNe
Pro šířku min.100
Pro šířku max.100 mm
ProvedeníNástěnný a závěsný výložník
F v kN1,5 kN
RozměrB145mm
Povrchpásově zinkováno
MateriálOcel
Barvapozinkováno
Zatěžovací diagram výložníku TPSAG

Průhyb konce výložníku při dovoleném zatížení výložníku

Přípustné zatížení výložníku v kN bez zatížení člověkem

Rozpětí podpěr v mm

page.product.environmentalData.environmentalData

CO2 stopa (GWP) od kolébky po bránu0,7629 kg CO2e / 1 Kus

Accessories

Montážní příslušenství

Item no. 6364625

Ochranný kryt
Type
TPS KS OR

Smallest selling unit: 10 Kus

Kus

Item no. 6416551

Rozpěrka FS
Type
DS 4 FS

Smallest selling unit: 20 Kus

Kus

Downloads

0 selected

Datový list (1)
Katalogy a brožury (2)
Vysvětlivky (5)
Návody a pomůcky (2)
Obrázky položek (2)
Stažení 3D dat (2)

Variants

F v kN
TPSAG 145 FS
Item no.
6366015
Šířka
60
F v kN
1,5
Barva
pozinkováno
TPSAG 195 FS
Item no.
6366023
Šířka
60
F v kN
1
Barva
pozinkováno
TPSAG 245 FS
Item no.
6366031
Šířka
60
F v kN
0,9
Barva
pozinkováno
TPSAG 345 FS
Item no.
6366066
Šířka
60
F v kN
0,55
Barva
pozinkováno
