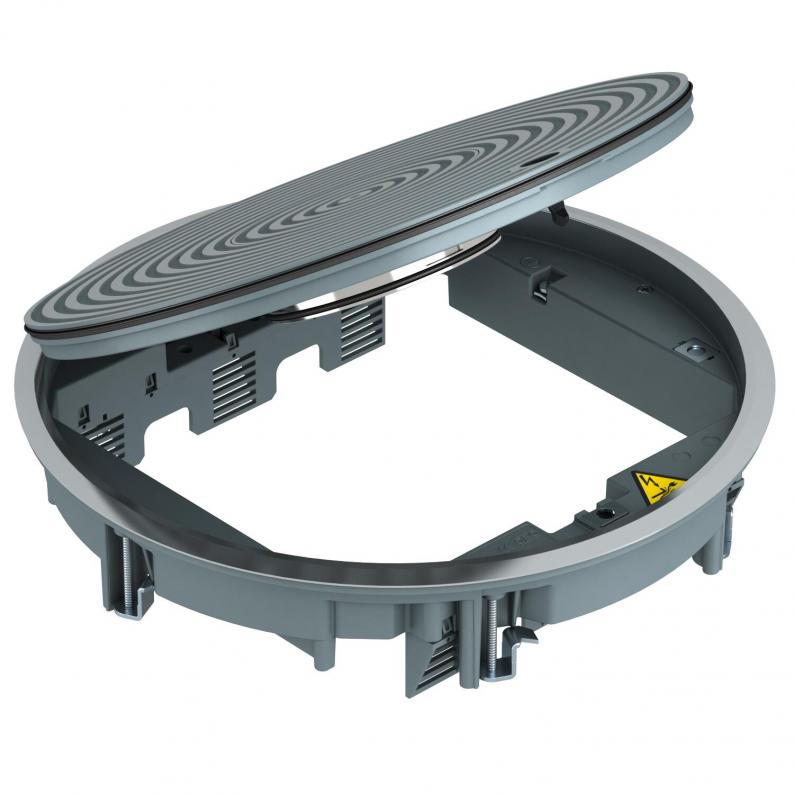

Přístrojová jednotka GRAF9 univerzální, pro podlahy s mokrou údržbou, se strukturovaným víkem
Type GRAF9-2 U 7011
|Item no. 7405746
|EAN 4012195866985
Item no. / Type
Barva
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Přístrojová jednotka s tubusem pro podlahy s mokrou údržbou, až pro dvanáct jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT4, pro použití v kanálových systémech a systémových podlahách v interiéru.
Lze použít také ve spojení s montážním nosičem MT. Počet osaditelných instalačních přístrojů závisí na druhu instalačních přístrojů.
Lze použít také ve spojení s montážním nosičem MT. Počet osaditelných instalačních přístrojů závisí na druhu instalačních přístrojů.
Lze použít až devět instalačních přístrojů s centrální deskou 50 mm.
Technical data
Technické údaje
| Výška podlahy, min. | 80 mm |
|---|---|
| Vhodné pro podlahový kanál zalitý mazaninou | Ano |
| Vhodné pro uzavřený podlahový kanál uložený v mazanině | Ano |
| Počet osaditelných přístrojů | 12 |
| Možnost instalace těsnění | Ano |
| Montážní průměr | 305 |
| Vhodné pro podlahový kanál | Ano |
| Vhodné pro vestavbu do duté podlahy | Ano |
| Vhodné pro vestavbu do dvojité podlahy | Ano |
| Údržba podlahy | mokré |
| Provedení rámu | Ochranný kobercový rám |
| Počet přístrojových vložek | 3 |
| Vhodné pro mokrou údržbu | Ano |
| Hloubka vestavby | 80 mm |
| Vnější průměr | 325 mm |
| S drážkou pro podlahovou krytinu | Ne |
| Ochranný rám pro podlahovou krytinu | Ano |
| Provedení vývodu vedení | Zápustný tubus |
| Stupeň ochrany – kód IK | IK10 |
| Typ montážního systému | UT4 |
| Provedení pro vysoká zatížení | Ano |
| Jmenovitá velikost pro přístrojové jednotky | R9 |
| Schválení | VDE |
| Stupeň krytí (IP) při používání | IP20 |
| Stupeň krytí (IP) při nepoužívání | IP45 |
| Svislé zatížení, malá plocha | do 3 000 N |
| Svislé zatížení, velká plocha | do 10 000 N |
| Provedení | Kruhová |
| Otevírací mechanismus | Otočná západka |
| Upínací rozsah D, min. | 4 mm |
| Upínací rozsah D, max. | 73 mm |

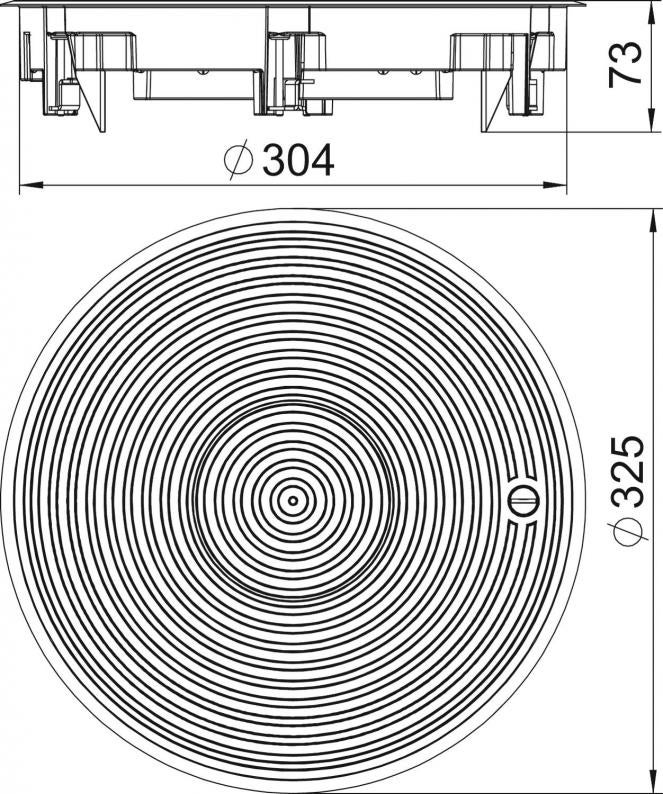

| Rozměr | Ø325x74 |
| Materiál | Hliníkový tlakový odlitek |
| Barva | ocelově šedá; RAL 7011 |
