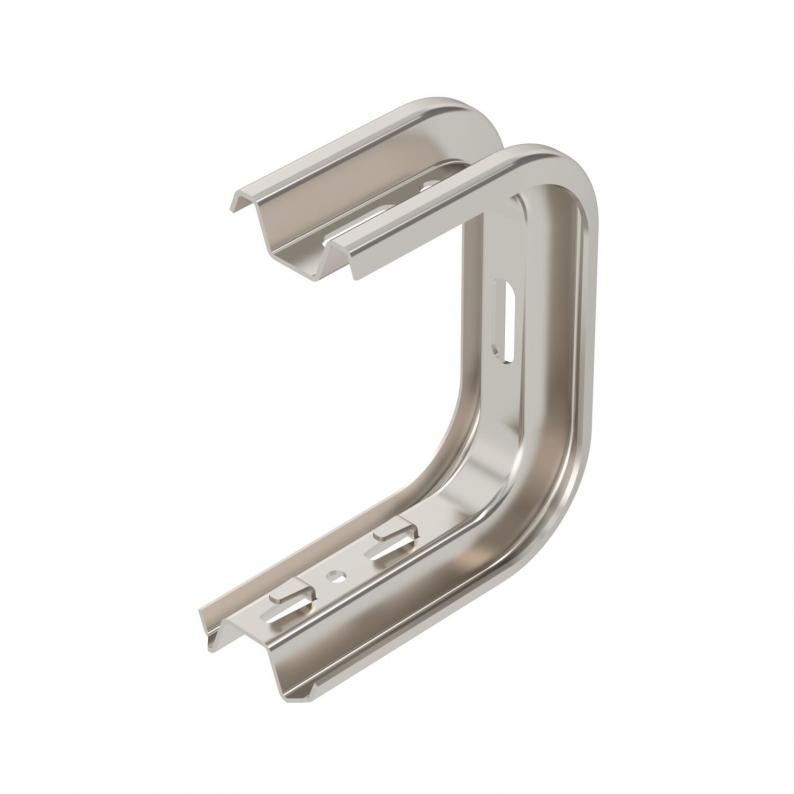

Nástěnný a stropní držák TP A2
Type TPDG 145 A2
|Item no. 6365989
|EAN 4012195617747
Item no. / Type
Šířka
Výška
Pro šířku max.
F v kN stěna
F v kN strop
Smallest selling unit: 6 Kus
6Kus
Kus
Description
Nástěnný a stropní držák TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
Je-li třmen připevněn přímo na stěnu nebo strop, je třeba vždy použít z důvodů stability rozpěrku typu DS 4.
Max. výška bočnice kabelového nosného systému 60 mm.
Technical data

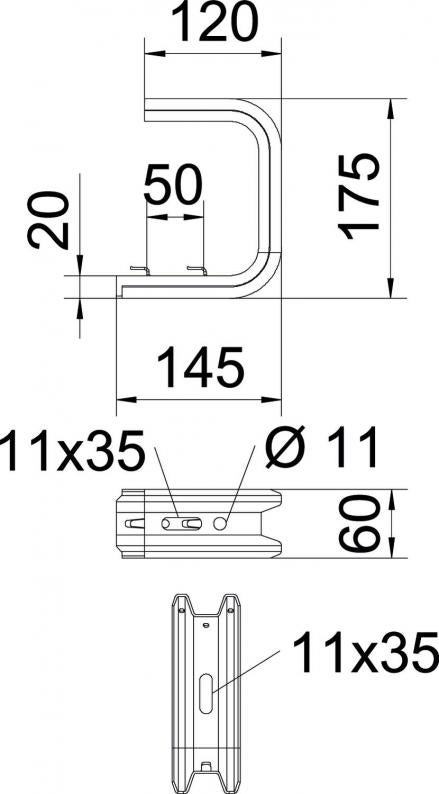

Rozměry
| Délka | 175 mm |
|---|---|
| Šířka | 145 mm |
| Výška | 60 mm |
| Rozměr L | 50 mm |
| Rozměr B | 145 mm |
| Rozměr H | 175 mm |
Technické údaje
| Zachování funkčnosti | Ne |
|---|---|
| Pro šířku min. | 100 |
| Pro šířku max. | 100 mm |
| Vhodný pro mřížový žlab | Ano |
| Vhodný pro kabelový žebřík | Ne |
| Vhodný pro kabelový žlab | Ne |
| Provedení | Závěsný třmen (třmen C) |
| F v kN stěna | 1,4 kN |
| F v kN strop | 1,3 kN |
| Rozměr | B145mm |
| Povrch | Holé, dodatečně ošetřeno |
| Materiál | Nerez ocel, materiál 1.4307 |
| Barva | ocelová |
Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Křivka zatížení s délkami výložníků v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 2,5396 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
Datový list (1)
Katalogy a brožury (2)
Vysvětlivky (3)
Návody a pomůcky (2)
Obrázky položek (2)
Stažení 3D dat (1)
Variants
Type
Šířka
Výška
Pro šířku max.
F v kN stěna
F v kN strop
Barva
Item no.
TPDG 145 A2
145
60
100
1,4
1,3
ocelová
6365989
TPDG 195 A2
195
60
150
1,05
0,95
ocelová
6365991
TPDG 245 A2
245
60
200
0,87
0,8
ocelová
6365993
TPDG 345 A2
345
60
300
0,55
0,5
ocelová
6365995
