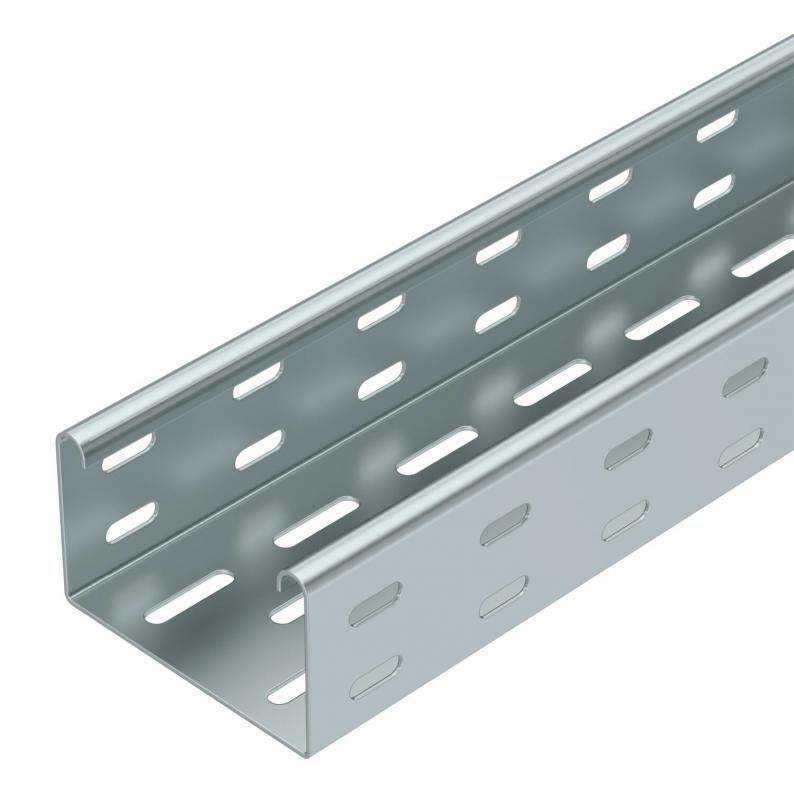

Kabelový žlab SKS 60 FS
Type SKS 610 FS
|Item no. 6056105
|EAN 4012196060191
Item no. / Type
Délka
Šířka
Zachování funkčnosti
Tloušťka plechu
Smallest selling unit: 3 m
3m
m
Description
SKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Kabelový žlab typu SKS lze použít také pro zachování funkčnosti. Další údaje viz Protipožární systémy BSS.
Technical data
Rozměry
| Délka | 3000 mm |
|---|---|
| Šířka | 100 mm |
| Výška | 60 mm |
| Rozměr B | 100 mm |
| Dimension W | 100 mm |
Technické údaje
| Zachování funkčnosti | Ano |
|---|---|
| Děrování bočnice | Ano |
| Provedení spojky | bez spojky |
| Provedení pro velká rozpětí | Ne |
| Užitečný průřez | 58 cm² |
| Nerezová ocel, mořená | Ne |
| Tloušťka plechu | 1,5 mm |
| Montážní děrování ve dně | Ano |
| Rozmístění otvorů NATO | Ne |
| Užitečný průřez | 5800 mm² |
| S vrchním dílem | Ne |
| Rozměr | 60 x 100 |
| Děrování dna | 7 x 32 |
| Rozměr | 60x100x3000 |
| Povrch | pásově zinkováno |
| Materiál | Ocel |
| Barva | pozinkováno |
| Požární ochrana | Zachování funkčnosti, normová nosná konstrukce |
| Typ zkušebního zatížení podle IEC 61537 | Typ II |
| Druh spojky kabelového nosného systému | šroubovaný |
Zatížení
| Vzdálenost podpěr 1,5 m | 2,65 kN/m |
|---|---|
| Vzdálenost podpěr 2,0 m | 1,8 kN/m |
| Vzdálenost podpěr 2,5 m | 1,15 kN/m |
| Vzdálenost podpěr 3,0 m | 0,5 kN/m |
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 6,6327 kg CO2e / 1 metr |
|---|
Accessories
Systémové příslušenství
Article
Type
Item no.
Amount
Downloads
0 selected
Datový list (1)
Katalogy a brožury (7)
Vysvětlivky (5)
Certifikáty (5)
Návody a pomůcky (4)
Obrázky položek (3)
Stažení 3D dat (2)
Variants
Type
Délka
Šířka
Zachování funkčnosti
Tloušťka plechu
Povrch
Materiál
Item no.
SKS 610 FS
3000
100
Ano
1,5
pásově zinkováno
Ocel
6056105
SKS 620 FS
3000
200
Ano
1,5
pásově zinkováno
Ocel
6056202
SKS 630 FS
3000
300
Ano
1,5
pásově zinkováno
Ocel
6056296
SKS 640 FS
3000
400
Ne
1,5
pásově zinkováno
Ocel
6056407
SKS 650 FS
3000
500
Ne
1,5
pásově zinkováno
Ocel
6056504
SKS 660 FS
3000
600
Ne
1,5
pásově zinkováno
Ocel
6056601
