Výložník AS 30
Type AS 30 11 FT
|Item no. 6419370
|EAN 4012195873228
Item no. / Type
Délka
Šířka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description

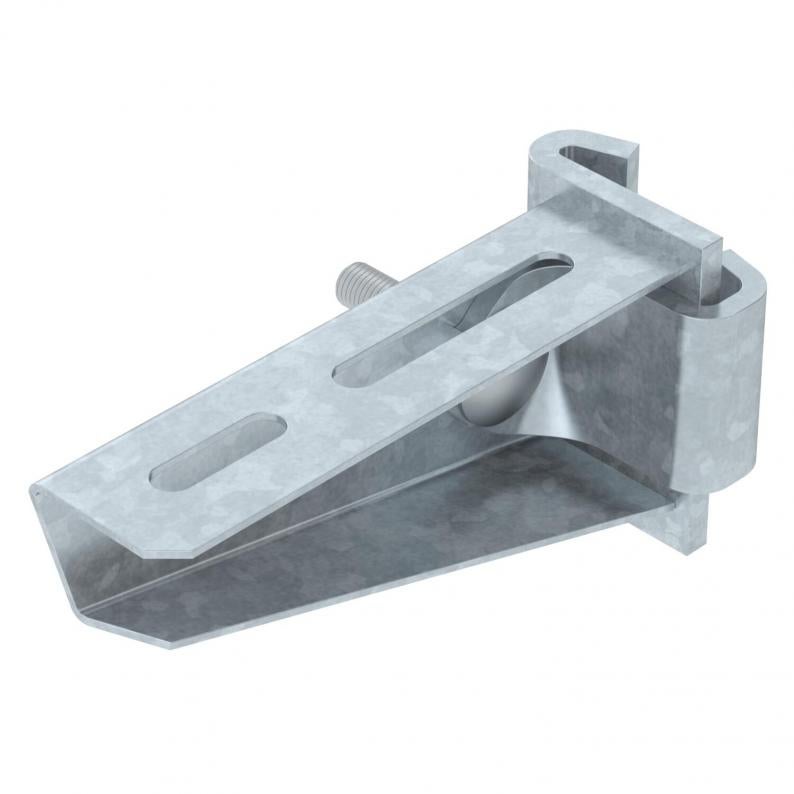

Výložník ve středně těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.
Výložník může být oboustranně upevněn na profil I.
Jednotlivý upevňovací třmen včetně šroubu, podložky a matice lze objednat zvlášť pod objednacím číslem 6419007.
Technical data
Rozměry
| Délka | 41 mm |
|---|---|
| Šířka | 110 mm |
| Výška | 60 mm |
| Rozměr A | 41 mm |
| Rozměr B | 110 mm |
| Rozměr H | 60 mm |
Technické údaje
| Zachování funkčnosti | Ne |
|---|---|
| Nerezová ocel, mořená | Ne |
| Provedení | Závěsný výložník |
| F v kN | 3 kN |
| Rozměr | B110mm |
| Povrch | žárově zinkováno ponorem |
| Materiál | Ocel |
| Barva | pozinkováno |
Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Křivka zatížení s délkami výložníků v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,7691 kg CO2e / 1 Kus |
|---|
Accessories
Montážní příslušenství
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Kus
100Kus
Kus
Item no. 6406122
Šroub s plochou kulovou hlavou a maticí kombi FType
FRSB 6x12 F
Smallest selling unit: 100 Kus
100Kus
Kus
Downloads
0 selected
Datový list (1)
Katalogy a brožury (2)
Vysvětlivky (5)
Certifikáty (1)
Návody a pomůcky (2)
Obrázky položek (2)
Stažení 3D dat (2)
Variants
Type
Délka
Šířka
F v kN
Item no.
AS 30 11 FT
41
110
3
6419370
AS 30 16 FT
41
160
3
6419376
AS 30 21 FT
41
210
3
6419382
AS 30 31 FT
41
310
3
6419388
AS 30 41 FT
41
410
3
6419394
AS 30 51 FT
41
510
3
6419400
AS 30 56 FT
41
560
3
6419406
AS 30 61 FT
41
610
3
6419412
AS 30 71 FT
41
710
3
6419418
Šířka
AS 30 11 FT
Item no.
6419370
Délka
41
Šířka
110
F v kN
3
AS 30 16 FT
Item no.
6419376
Délka
41
Šířka
160
F v kN
3
AS 30 21 FT
Item no.
6419382
Délka
41
Šířka
210
F v kN
3
AS 30 31 FT
Item no.
6419388
Délka
41
Šířka
310
F v kN
3
AS 30 41 FT
Item no.
6419394
Délka
41
Šířka
410
F v kN
3
AS 30 51 FT
Item no.
6419400
Délka
41
Šířka
510
F v kN
3
AS 30 56 FT
Item no.
6419406
Délka
41
Šířka
560
F v kN
3
AS 30 61 FT
Item no.
6419412
Délka
41
Šířka
610
F v kN
3
AS 30 71 FT
Item no.
6419418
Délka
41
Šířka
710
F v kN
3
