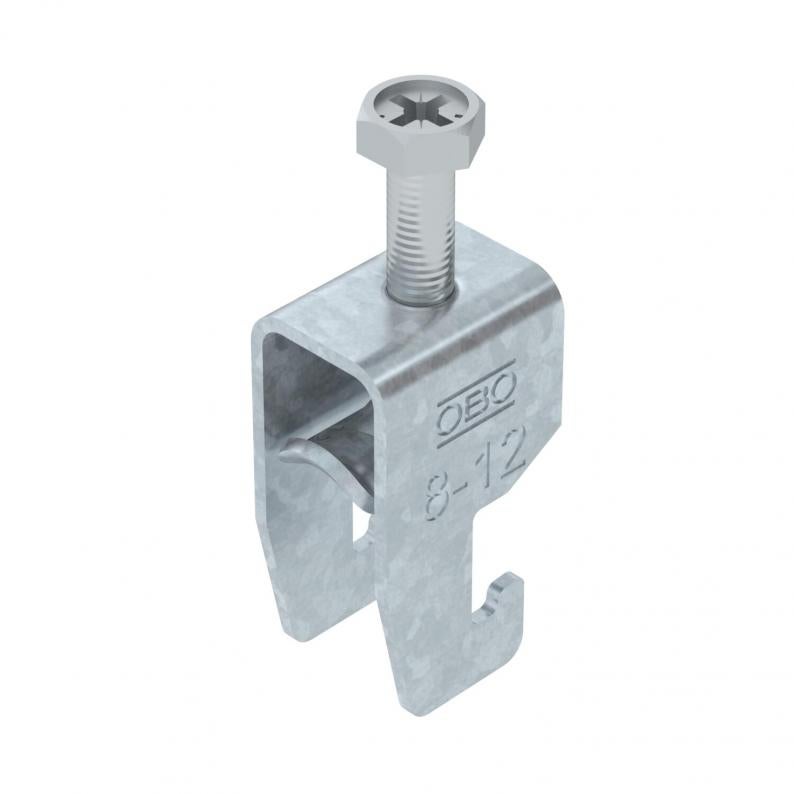

Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, FT
Type BS-U1-M-12 FT
|Item no. 1186502
|EAN 4012196849772
Item no. / Type
Max. utahovací moment
Upínací rozsah D, min.
Upínací rozsah D, max.
Smallest selling unit: 100 Kus
100Kus
Kus
Description
Třmenová příchytka s patkou U, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
Technical data

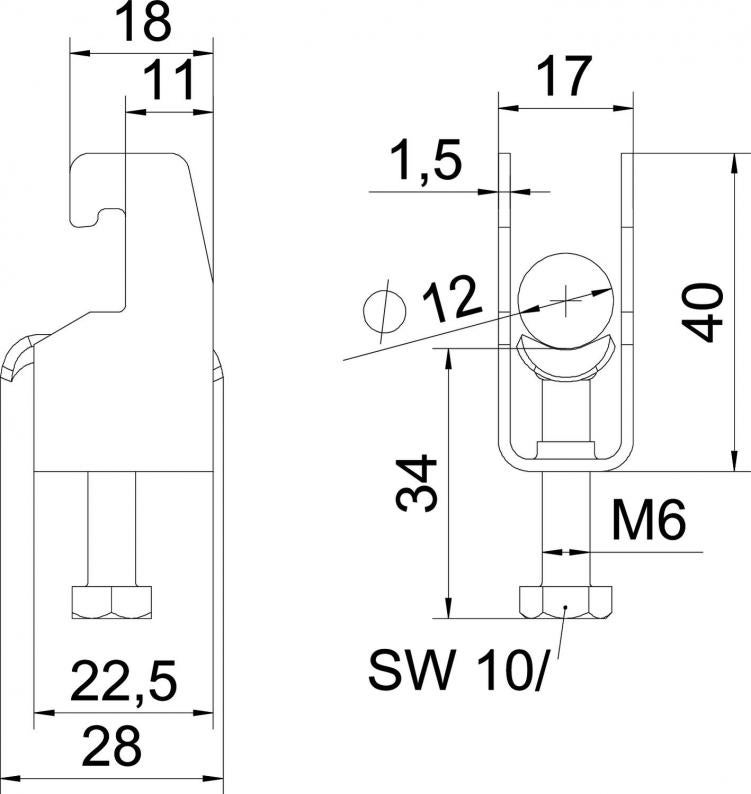

Rozměry
| Délka | 22,5 mm |
|---|---|
| Šířka | 17 mm |
| Výška | 40 mm |
| Rozměr L | 34 mm |
| Rozměr A | 22,5 mm |
| Rozměr B | 17 mm |
| Rozměr H | 40 mm |
| Rozměr t | 1,5 mm |
| Rozměr C | 28 mm |
| Rozměr G (mm) | M6 |
Technické údaje
| Zachování funkčnosti | Ano |
|---|---|
| Tloušťka plechu | 1,5 mm |
| Pro průměr trubky min. | 8 mm |
| Pro průměr trubky max. | 12 mm |
| Šířka výřezu | 10 mm |
| Pro lištu s šířkou výřezu (s intervalem), min. | 18 mm |
| Pro lištu s šířkou výřezu (s intervalem), max. | 22 mm |
| Bez obsahu halogenů | Ano |
| Závit | M6 |
| S kovovou opěrkou | Ano |
| Délka – vnější rozměr | 28 mm |
| Počet kabelů/trubek | 1 |
| Dodatek – povrch | žárově zinkováno |
| Dodatek – materiál | Ocel |
| Max. utahovací moment | 3 Nm |
| Způsob montáže | Profilová lišta |
| Upínací rozsah D, min. | 8 mm |
| Upínací rozsah D, max. | 12 mm |
| Rozměr | 08-12mm |
| Povrch | žárově zinkováno ponorem |
| Materiál | Ocel |
| S podélnou opěrkou | Ne |
| Materiál vany | Ocel |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,0852 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
Datový list (1)
Katalogy a brožury (3)
Vysvětlivky (5)
Certifikáty (3)
Návody a pomůcky (1)
Obrázky položek (2)
Stažení 3D dat (1)
Variants
Type
Max. utahovací moment
Upínací rozsah D, min.
Upínací rozsah D, max.
Item no.
BS-U1-M-12 FT
3
8
12
1186502
BS-U1-M-16 FT
3
12
16
1186509
BS-U1-M-22 FT
3
16
22
1186516
BS-U1-M-28 FT
3
22
28
1186522
BS-U1-M-34 FT
3
28
34
1186529
BS-U1-M-40 FT
3
34
40
1186536
BS-U1-M-46 FT
5
40
46
1186542
BS-U1-M-52 FT
5
46
52
1186549
BS-U1-M-58 FT
5
52
58
1186556
BS-U1-M-64 FT
5
58
64
1186562
BS-U1-M-70 FT
5
64
70
1186569
BS-U1-M-76 FT
5
70
76
1186576
