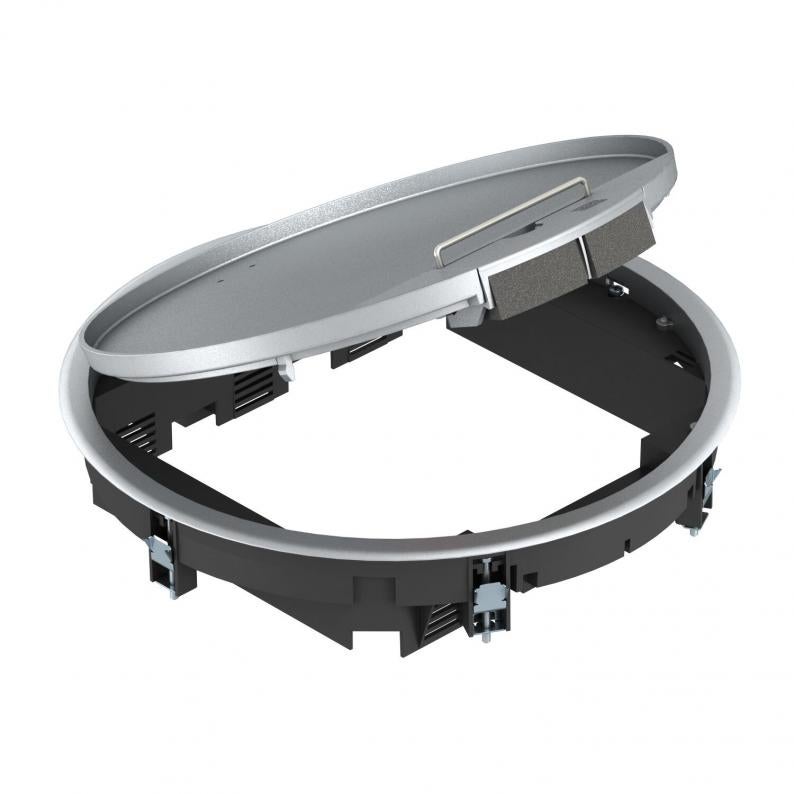

Přístrojová jednotka GESRA9/10 s manipulačním třmenem

Type GESRA9 10U

Item no. 7405580

EAN 4012195104445

Datový list (PDF)

Prohlášení o shodě (PDF)

undefined

Show all variants

Item no. / Type

7405580 / GESRA9 10U

Tloušťka podlahové krytiny

10 mm

Smallest selling unit: 1 Kus

Kus

Description

Přístrojová jednotka s manipulačním třmenem až pro 12 jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT4, použití v kanálových systémech a systémových podlahách v interiéru.

Přístrojová jednotka s manipulačním třmenem, 3 komory, pro vestavbu nosiče modulů MT9. Instalovat lze 3 kryty v provedení APMT5

Lze použít až devět instalačních přístrojů s centrální deskou 50 mm.

Technical data

Technické údaje

Výška podlahy, min.	78 mm
Tloušťka podlahové krytiny	10 mm
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Počet osaditelných přístrojů	12
Možnost instalace těsnění	Ne
Montážní průměr	305
Vhodné pro podlahový kanál	Ano
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Údržba podlahy	suché
Počet přístrojových vložek	3
Vhodné pro mokrou údržbu	Ne
Hloubka vestavby	78 mm
Vnější průměr	323 mm
S drážkou pro podlahovou krytinu	Ano
Ochranný rám pro podlahovou krytinu	Ano
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Stupeň ochrany – kód IK	IK10
Typ montážního systému	UT4
Provedení pro vysoká zatížení	Ne
Jmenovitá velikost pro přístrojové jednotky	R9
Schválení	VDE
Stupeň krytí (IP) při používání	IP20
Stupeň krytí (IP) při nepoužívání	IP40
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Provedení	Kruhová
Otevírací mechanismus	Třmen rukojeti
Upínací rozsah D, min.	3 mm
Upínací rozsah D, max.	33 mm

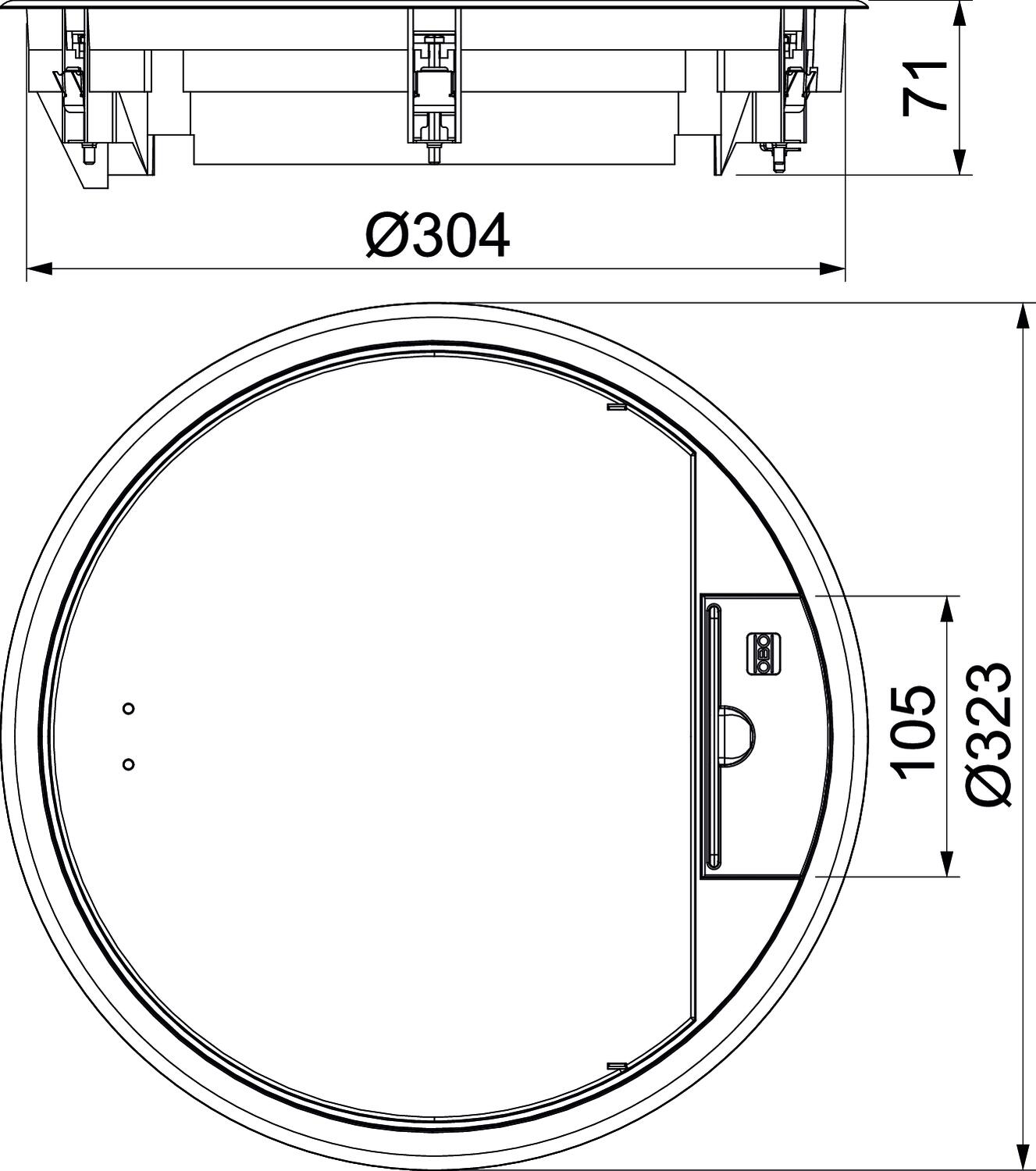

Rozměr	Ø323x70
Materiál	Hliníkový tlakový odlitek
