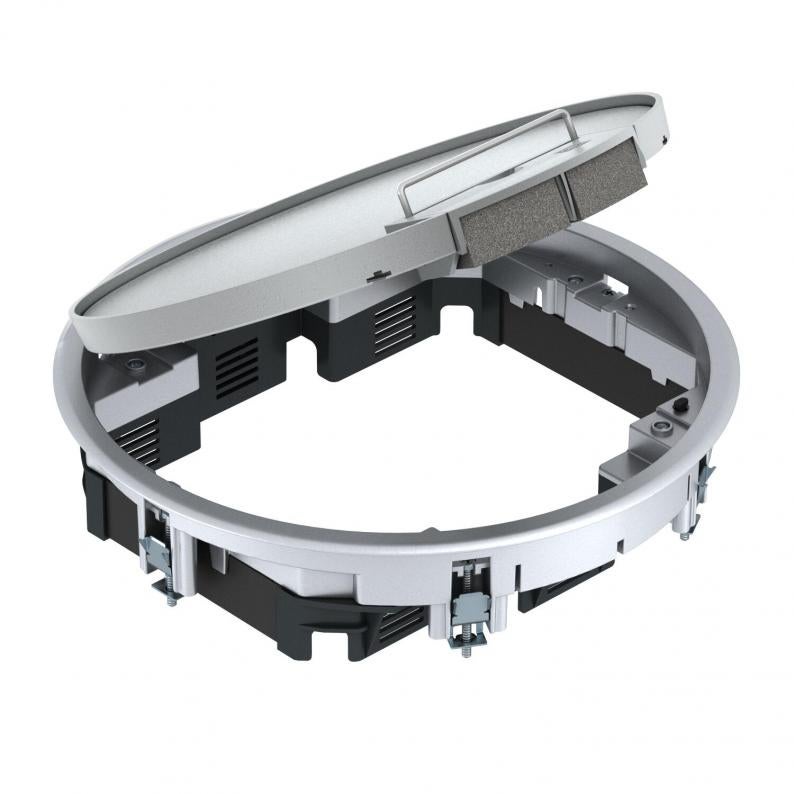

Přístrojová jednotka GESRA7/10 s manipulačním třmenem

Type GESRA7 10U

Item no. 7405544

EAN 4012195104261

Datový list (PDF)

Prohlášení o shodě (PDF)

undefined

Show all variants

Item no. / Type

7405544 / GESRA7 10U

Tloušťka podlahové krytiny

5 mm

Smallest selling unit: 1 Kus

Kus

Description

Přístrojová jednotka s manipulačním třmenem až pro 10 jednotlivých přístrojů Modul 45 ve dvou univerzálních nosičích UT3 a jednom univerzálním nosiči UT4, použití v kanálových systémech a systémových podlahách v interiéru.

Kabelový vývod z polyamidu RAL 9011

Osazení pro podlahovou krytinu v odklápěcím víku 5 mm. Odstraněním výplňového dílu z tvrdé lepenky se drážka pro podlahovou krytinu zvýší na 10 mm.

Lze použít až sedm instalačních přístrojů s centrální deskou 50 mm.

Technical data

Technické údaje

Výška podlahy, min.	78 mm
Tloušťka podlahové krytiny	5 mm
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Počet osaditelných přístrojů	10
Možnost instalace těsnění	Ne
Montážní průměr	275
Vhodné pro podlahový kanál	Ano
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Údržba podlahy	suché
Provedení rámu	Ochranný kobercový rám
Počet přístrojových vložek	3
Vhodné pro mokrou údržbu	Ne
Hloubka vestavby	78 mm
Vnější průměr	294 mm
S drážkou pro podlahovou krytinu	Ano
Ochranný rám pro podlahovou krytinu	Ano
Provedení vývodu vedení	Otočný šňůrový vývod
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Stupeň ochrany – kód IK	IK10
Typ montážního systému	UT3 / UT4
Provedení pro vysoká zatížení	Ne
Jmenovitá velikost pro přístrojové jednotky	R7
Schválení	VDE
Stupeň krytí (IP) při používání	IP20
Stupeň krytí (IP) při nepoužívání	IP40
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 10 000 N
Provedení	Kruhová
Otevírací mechanismus	Třmen rukojeti
Upínací rozsah D, min.	15 mm
Upínací rozsah D, max.	37 mm

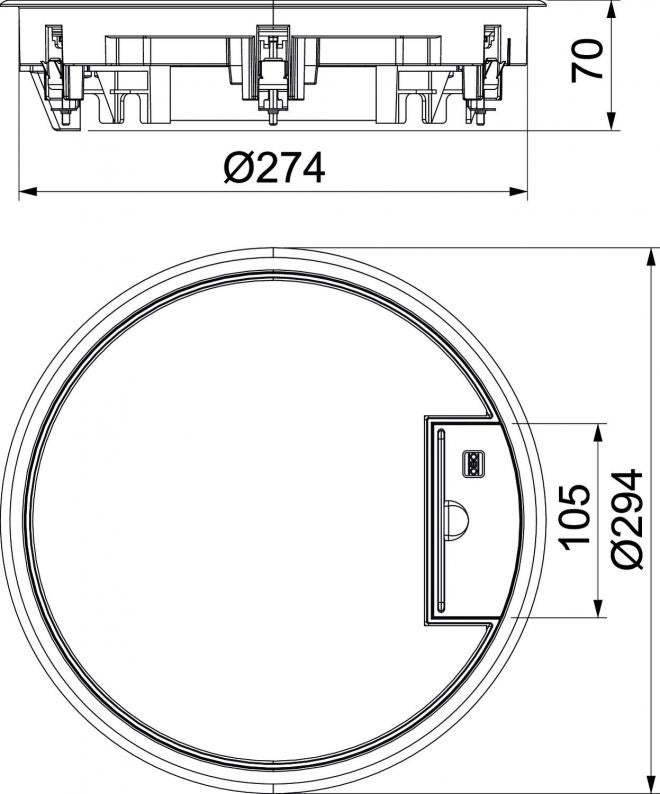

Rozměr	Ø294x71
Materiál	Hliníkový tlakový odlitek
Floor covering thickness max.	10 mm
