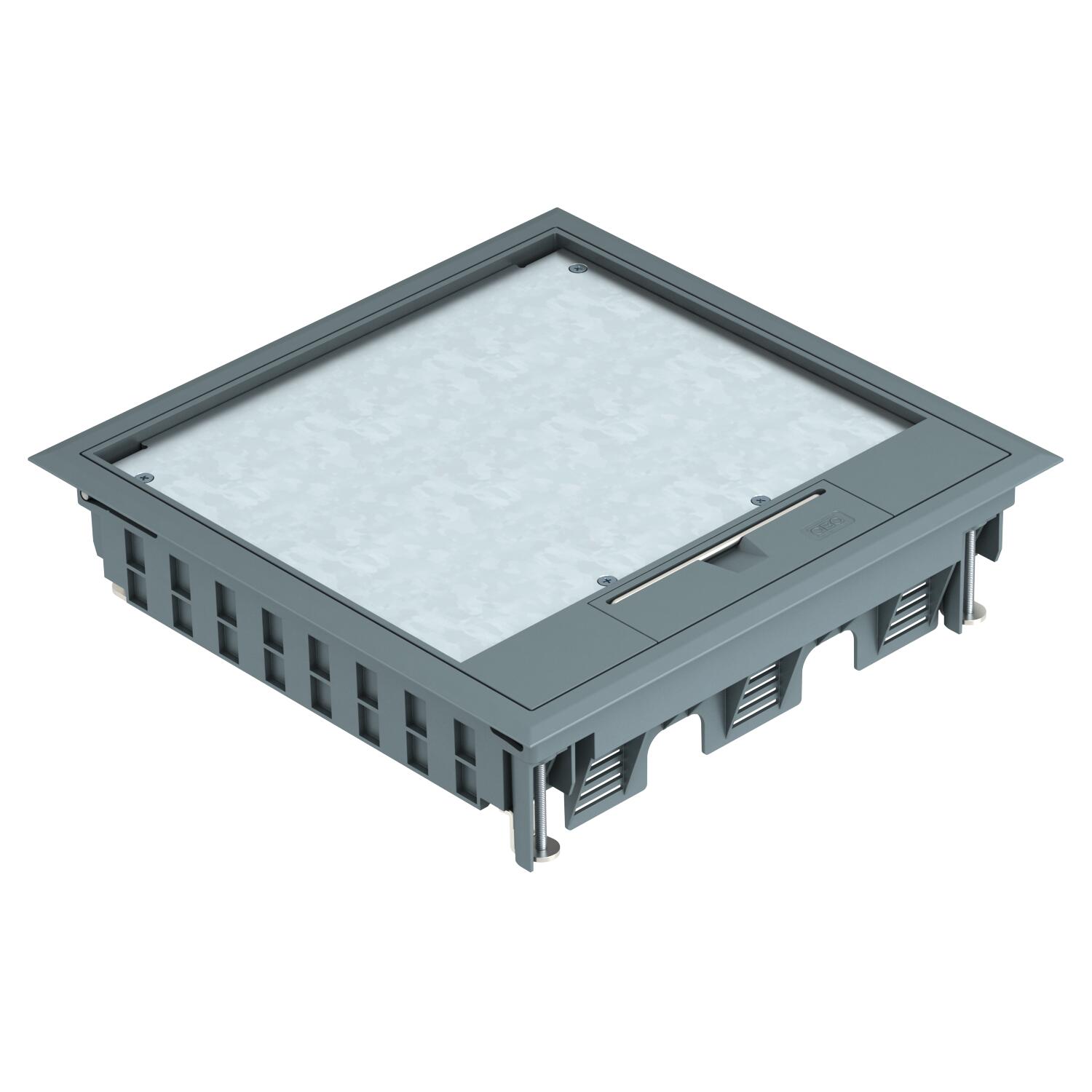

Přístrojová jednotka GES9-3B s manipulačním třmenem
Type GES9-3B U 7011
|Item no. 7405077
|EAN 4012196460496
Item no. / Type
Tloušťka podlahové krytiny
Barva
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Přístrojová jednotka s manipulačním třmenem až pro 12 jednotlivých přístrojů Modul 45 v 3 univerzálních nosičích UT4, použití v kanálových systémech a systémových podlahách v interiéru.
Osazení pro podlahovou krytinu v odklápěcím krytu je přednastaveno na 5 mm, lze přenastavit až na 10 mm.
Přístrojová jednotka s manipulačním třmenem, 3 komory, pro vestavbu nosiče modulů MT9. Instalovat lze 3 kryty v provedení APMT5.
Osazení pro podlahovou krytinu v odklápěcím krytu je přednastaveno na 5 mm, lze přenastavit až na 10 mm.
Přístrojová jednotka s manipulačním třmenem, 3 komory, pro vestavbu nosiče modulů MT9. Instalovat lze 3 kryty v provedení APMT5.
Lze použít až devět instalačních přístrojů s centrální deskou 50 mm.
Technical data

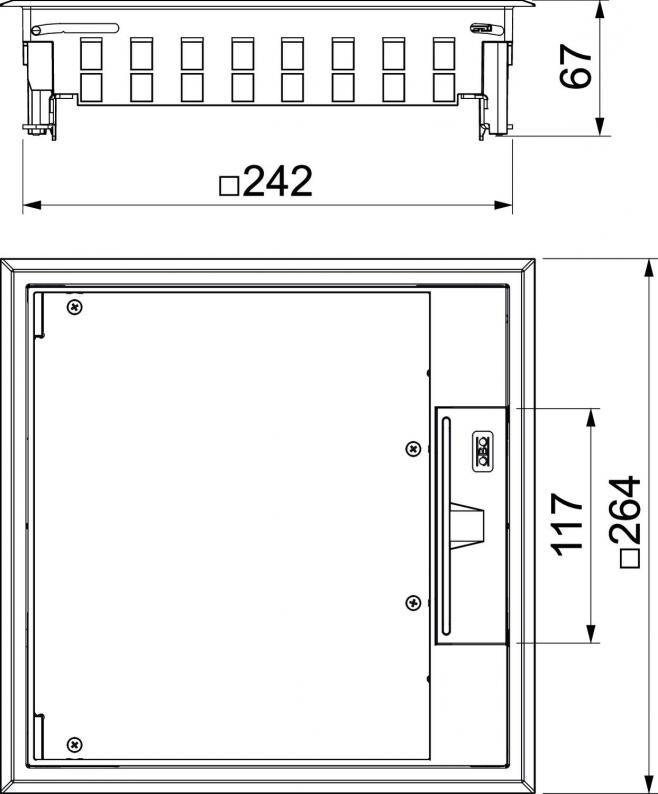

Rozměry
| Délka | 264 mm |
|---|---|
| Šířka | 264 mm |
| Výška | 67 mm |
| Rozměr h | 73 mm |
Technické údaje
| Výška podlahy, min. | 73 mm |
|---|---|
| Tloušťka podlahové krytiny | 5 mm |
| Vhodné pro podlahový kanál zalitý mazaninou | Ano |
| Vhodné pro uzavřený podlahový kanál uložený v mazanině | Ne |
| Počet osaditelných přístrojů | 12 |
| Možnost instalace těsnění | Ne |
| Délka – montážní rozměr | 244 mm |
| Šířka – montážní rozměr | 244 mm |
| Délka – vnější rozměr | 264 mm |
| Šířka – vnější rozměr | 264 mm |
| Vhodné pro podlahový kanál | Ano |
| Vhodné pro vestavbu do duté podlahy | Ano |
| Vhodné pro vestavbu do dvojité podlahy | Ano |
| Údržba podlahy | suché |
| Provedení rámu | Ochranný kobercový rám |
| Počet přístrojových vložek | 3 |
| Vhodné pro mokrou údržbu | Ne |
| Hloubka vestavby | 73 mm |
| S drážkou pro podlahovou krytinu | Ano |
| Ochranný rám pro podlahovou krytinu | Ano |
| Provedení vývodu vedení | Otočný šňůrový vývod |
| Přístrojové nosiče k uchycení přístrojových vložek | Ano |
| Stupeň ochrany – kód IK | IK08 |
| Typ montážního systému | UT4 |
| Provedení pro vysoká zatížení | Ne |
| Jmenovitá velikost pro přístrojové jednotky | 9 |
| Schválení | VDE |
| Stupeň krytí (IP) při používání | IP20 |
| Stupeň krytí (IP) při nepoužívání | IP40 |
| Svislé zatížení, malá plocha | do 3 000 N |
| Svislé zatížení, velká plocha | do 5 000 N |
| Provedení | Čtvercová |
| Otevírací mechanismus | Třmen rukojeti |
| Upínací rozsah D, min. | 8 mm |
| Upínací rozsah D, max. | 76 mm |
| Rozměr | 264x264x67 |
| Materiál | Polyamid |
| Barva | ocelově šedá; RAL 7011 |
| Floor covering thickness max. | 10 mm |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 6,2179 kg CO2e / 1 Kus |
|---|
