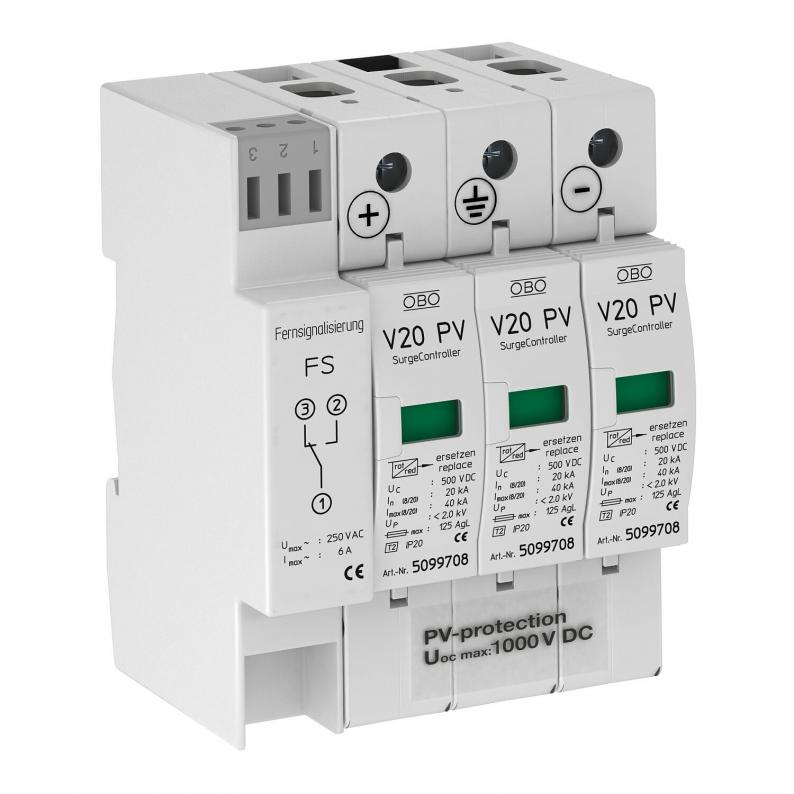

Přepěťová ochrana pro fotovoltaiku V20, 1 000 V DC s dálkovou signalizací
Type V20-C 3PHFS-1000
|Item no. 5094574
|EAN 4012195648482
Item no. / Type
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Svodič přepětí V20 typu 2 pro fotovoltaická zařízení s kontaktem pro dálkovou signalizaci v podobě bezpotenciálového přepínacího kontaktu
• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením
• Zapojení Y odolné proti chybám pro použití dle ČSN 33 2000-7-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 otestován dle EN 50539-11 (VDE/KEMA)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 4,0 kV a Uoc max. = 1000 V DC
• S optickou indikací funkčnosti pro použití v rozvaděčových skříních
Použití: FV zařízení bez odděleného izolovaného zařízení ochrany před bleskem nebo s ním
• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením
• Zapojení Y odolné proti chybám pro použití dle ČSN 33 2000-7-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 otestován dle EN 50539-11 (VDE/KEMA)
• Svodová schopnost až 40 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 4,0 kV a Uoc max. = 1000 V DC
• S optickou indikací funkčnosti pro použití v rozvaděčových skříních
Použití: FV zařízení bez odděleného izolovaného zařízení ochrany před bleskem nebo s ním
Technical data
Technické údaje
| Tvar sítě | ostatní |
|---|---|
| Vyfukující | Ne |
| Signalizace na přístroji | Opticky |
| Stupeň krytí | IP20 |
| Dálková signalizace | Ano |
| Zkušební třída typu 2 | Ano |
| Nejvyšší trvalé napětí DC | 1000 V |
| Jmenovitý impulzní svodový proud (8/20 µs) | 20 kA |
| Provedení pólů | 3 |
| Způsob montáže | Profilová lišta 35 mm |
| Vhodné pro použití ve vnějším prostředí | Ne |
| Max. nadproudová ochrana na straně sítě | 125 |
| Provedení | 3 pólový pro FV systémy s FS |
| Tvar sítě DC | Ano |
| Provozní teplota, min. | -40 °C |
| Provozní teplota, max. | 80 °C |
| SPD dle IEC 61643-1 | class II |
| SPD dle EN 61643-11 | Typ 2 |
| LPZ | 1→2 |
| Maximální rázový svodový proud (8/20 μs) | 40 kA |
| Doba odezvy | <25 ns |
| Maximální vstupní jištění | 125 A |
| Teplotní rozsah použití, min. | -40 °C |
| Teplotní rozsah použití, max. | 80 °C |
| Rozměr | 1000V DC |
Možnosti připojení
| Kontakty dálkové signalizace | Přepínací kontakt |
|---|---|
| Průřez pevného vodiče (plného/vícedrátového), min. | 2,5 mm² |
| Průřez pevného vodiče (plného/vícedrátového), max. | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 1,0344 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
Datový list (1)
Katalogy a brožury (2)
Vysvětlivky (3)
Certifikáty (2)
Návody a pomůcky (4)
Obrázky položek (2)
Stažení 3D dat (1)
