Odbočná krabice B 9/K M prázdná, se závitem

Type B 9 K M

Item no. 2001942

EAN 4012195536116

Datový list (PDF)

undefined

Prohlášení o shodě (PDF)

Show all variants

Item no. / Type

2001942 / B 9 K M

Vnitřní rozměry

84x84x34 mm

Počet vstupů

Stupeň krytí

IP67

Barva

světle šedá; RAL 7035

Smallest selling unit: 5 Kus

Kus

Description

Stupeň krytí IP67, prázdná krabice používaná se samostatnými svorkami, 4 plastové šrouby pro připevnění víka bez rizika koroze, 2 upevňovací patky pro šrouby do Ø 5 mm, 7 vylamovacích vývodů se závitem M20 x 1,5. 3 kabelové vývodky z polyamidu pro kabely o průměru 9–12 mm, typ 106 M.

Světlé vnitřní rozměry: 84x84x34 mm.

Technical data

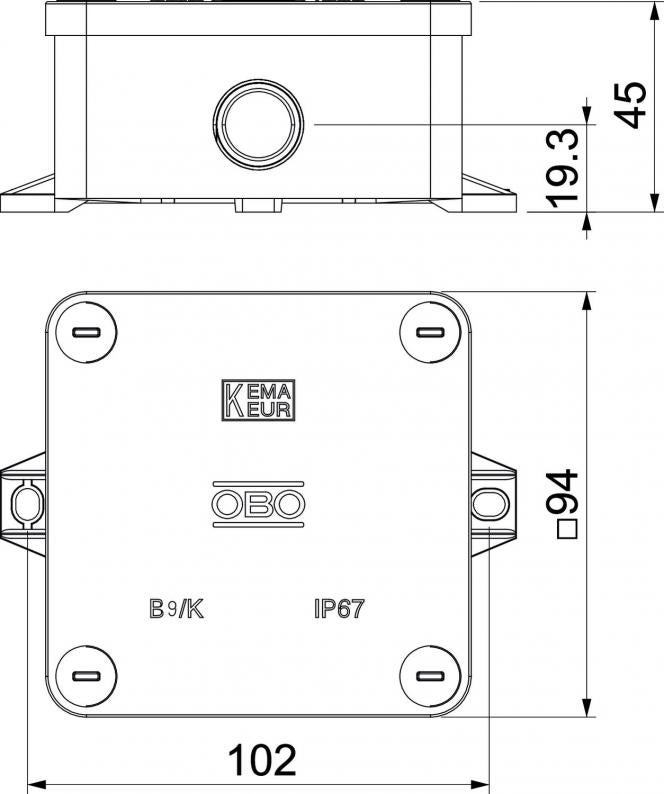

Rozměry

Délka	94 mm
Šířka	94 mm
Výška	45 mm
Vnitřní rozměry	84x84x34 mm

Technické údaje

Druh vývodů	Vývodka
Nárazuvzdorný	Ne
Bez obsahu halogenů	Ano
Počet vstupů	7
Vstup zezadu	Ne
Transparentní víko	Ne
Stupeň krytí	IP67
Jmenovité napětí	400 V
Možnost řazení	Ne
S víčkem	Ano
Plombovatelné	Ano
Druh vývodů	Kabel
Pro zónu prostředí s nebezpečím výbuchu	bez
Jmenovité izolační napětí Ui	400 V
Zachování funkčnosti	bez
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Druh průchodky pouzdra	Závit a vylamovací otvory
Se stíněním	Ne
Odolné proti povětrnostním vlivům	Ne
Pro průměr trubky	20 mm
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Jmenovitý průřez, min.	0 mm²
Jmenovitý průřez, max.	70 mm²
Tvar	Čtvercová
Vrchní díl	netransparentní
Upevnění víka	šroubovaný
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 750 °C
Rozměr	94x94x45
Materiál	Duroplast, Aminoplast typ 131.5
Barva	světle šedá; RAL 7035

page.product.environmentalData.environmentalData

CO2 stopa (GWP) od kolébky po bránu	0,5548 kg CO2e / 1 Kus
