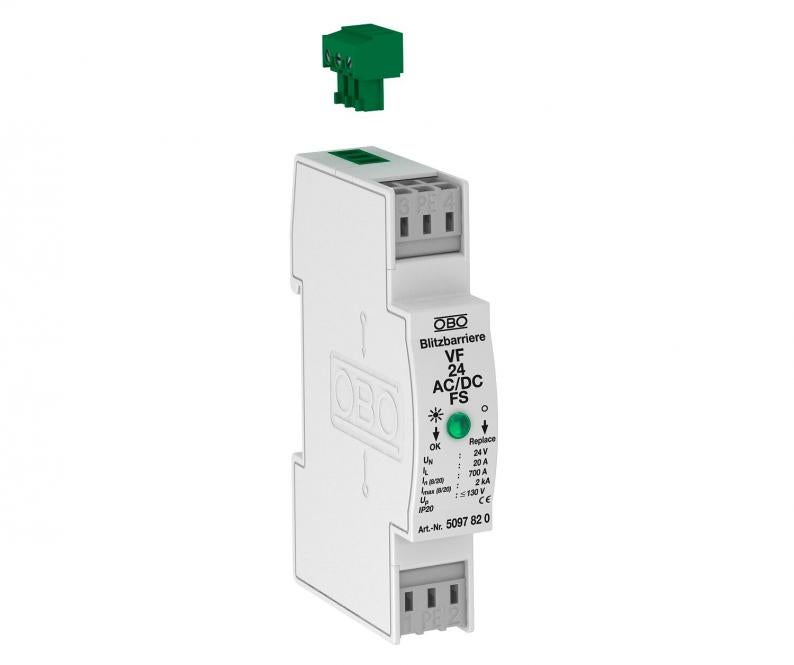

Ochrana MaR pro dvoupólové napájení s dálkovou signalizací 24 V AC/DC
Type VF24-AC/DC-FS
|Item no. 5097820
|EAN 4012195578185
Item no. / Type
Nejvyšší trvalé napětí AC
Nejvyšší trvalé napětí DC
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Přepěťová ochrana / jemná ochrana sítě typu 3 dle EN 61643-11 s dálkovou signalizací
• S dálkovou signalizací: bezpotenciálový přepínací kontakt
• Vhodná pro systémy se stejnosměrným a střídavým napětím
• Optická indikace funkčnosti
• Bezšroubové připojovací svorky zaručují snadnou montáž
• Prostorově nenáročný modul 17,5 mm
• Zapojení Y
Použití: Univerzální použití na profilové liště 35 mm v běžných rozvaděčových skříních.
• S dálkovou signalizací: bezpotenciálový přepínací kontakt
• Vhodná pro systémy se stejnosměrným a střídavým napětím
• Optická indikace funkčnosti
• Bezšroubové připojovací svorky zaručují snadnou montáž
• Prostorově nenáročný modul 17,5 mm
• Zapojení Y
Použití: Univerzální použití na profilové liště 35 mm v běžných rozvaděčových skříních.
Technical data
Technické údaje
| Počet pólů | 3 |
|---|---|
| Tvar sítě | ostatní |
| Vyfukující | Ne |
| Signalizace na přístroji | Opticky |
| Ochranná úroveň žíla – žíla | <160 V |
| Ochranná úroveň žíla – zem | <1200 V |
| Stupeň krytí | IP20 |
| Dálková signalizace | Ano |
| Zkušební třída typu 3 | Ano |
| Jmenovité napětí AC (50/60 Hz) | 24 V |
| Ochranná úroveň [L-N] | ≤1000 |
| Nejvyšší trvalé napětí AC | 34 V |
| Nejvyšší trvalé napětí DC | 46 V |
| Jmenovitý impulzní svodový proud (8/20 µs) | 0,7 kA |
| Provedení pólů | 2 |
| Způsob montáže | Profilová lišta 35 mm |
| Max. nadproudová ochrana na straně sítě | 16 |
| OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka) | 20 A |
| Provozní teplota, min. | -40 °C |
| Provozní teplota, max. | 80 °C |
| SPD dle IEC 61643-1 | class III |
| SPD dle EN 61643-11 | Typ 3 |
| LPZ | 2→3 |
| Maximální rázový svodový proud (8/20 μs) | 2 kA |
| Doba odezvy | <25 ns |
| Maximální vstupní jištění | 16 A |
| Teplotní rozsah použití, min. | -40 °C |
| Teplotní rozsah použití, max. | 80 °C |
| Rozměr | 24V AC |
Možnosti připojení
| Kontakty dálkové signalizace | Přepínací kontakt |
|---|---|
| Průřez pevného vodiče (plného/vícedrátového), min. | 0,14 mm² |
| Průřez pevného vodiče (plného/vícedrátového), max. | 2,5 mm² |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,2757 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
Datový list (1)
Katalogy a brožury (2)
Vysvětlivky (3)
Návody a pomůcky (2)
Obrázky položek (2)
Stažení 3D dat (2)
Variants
Type
Stupeň krytí
Nejvyšší trvalé napětí AC
Nejvyšší trvalé napětí DC
Provedení pólů
Item no.
VF12-AC/DC-FS
IP20
13,5
18
2
5097454
VF24-AC/DC-FS
IP20
34
46
2
5097820
VF48-AC/DC-FS
IP20
60
80
2
5097822
Nejvyšší trvalé napětí AC
Nejvyšší trvalé napětí DC
VF12-AC/DC-FS
Item no.
5097454
Stupeň krytí
IP20
Nejvyšší trvalé napětí AC
13,5
Nejvyšší trvalé napětí DC
18
Provedení
pólů
2
VF24-AC/DC-FS
Item no.
5097820
Stupeň krytí
IP20
Nejvyšší trvalé napětí AC
34
Nejvyšší trvalé napětí DC
46
Provedení
pólů
2
VF48-AC/DC-FS
Item no.
5097822
Stupeň krytí
IP20
Nejvyšší trvalé napětí AC
60
Nejvyšší trvalé napětí DC
80
Provedení
pólů
2
