Nivelovatelná, oddělitelná kazeta pro tubus, RKFNUZD3, ušlechtilá ocel

Type RKFN2 UZD3 4VS20

Item no. 7409372

EAN 4012195869092

Datový list (PDF)

undefined

Show all variants

Item no. / Type

7409372 / RKFN2 UZD3 4VS20

Výška podlahy, min.

105 mm

Tloušťka podlahové krytiny

20 mm

Jmenovitá velikost pro přístrojové jednotky

Rozměr h

90 mm

Smallest selling unit: 1 Kus

Kus

Description

Nivelovatelná kazeta jmenovité velikosti 4, odpojená od podlahy, pro tubus, pro montáž instalačních přístrojů v podlahách se suchou nebo mokrou údržbou v interiéru, k montáži do podlahových krabic typu UZD250 nebo UZD350, vždy ve spojení s montážním víkem DUG../4, nebo do krabic UGD250-3/4 či UGD350-3/4. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.
Nivelovatelná kazeta s tubusem, 2komorová. Lze instalovat 2 kryty APMT2. Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45. Tubus není součástí dodávky.

Technical data

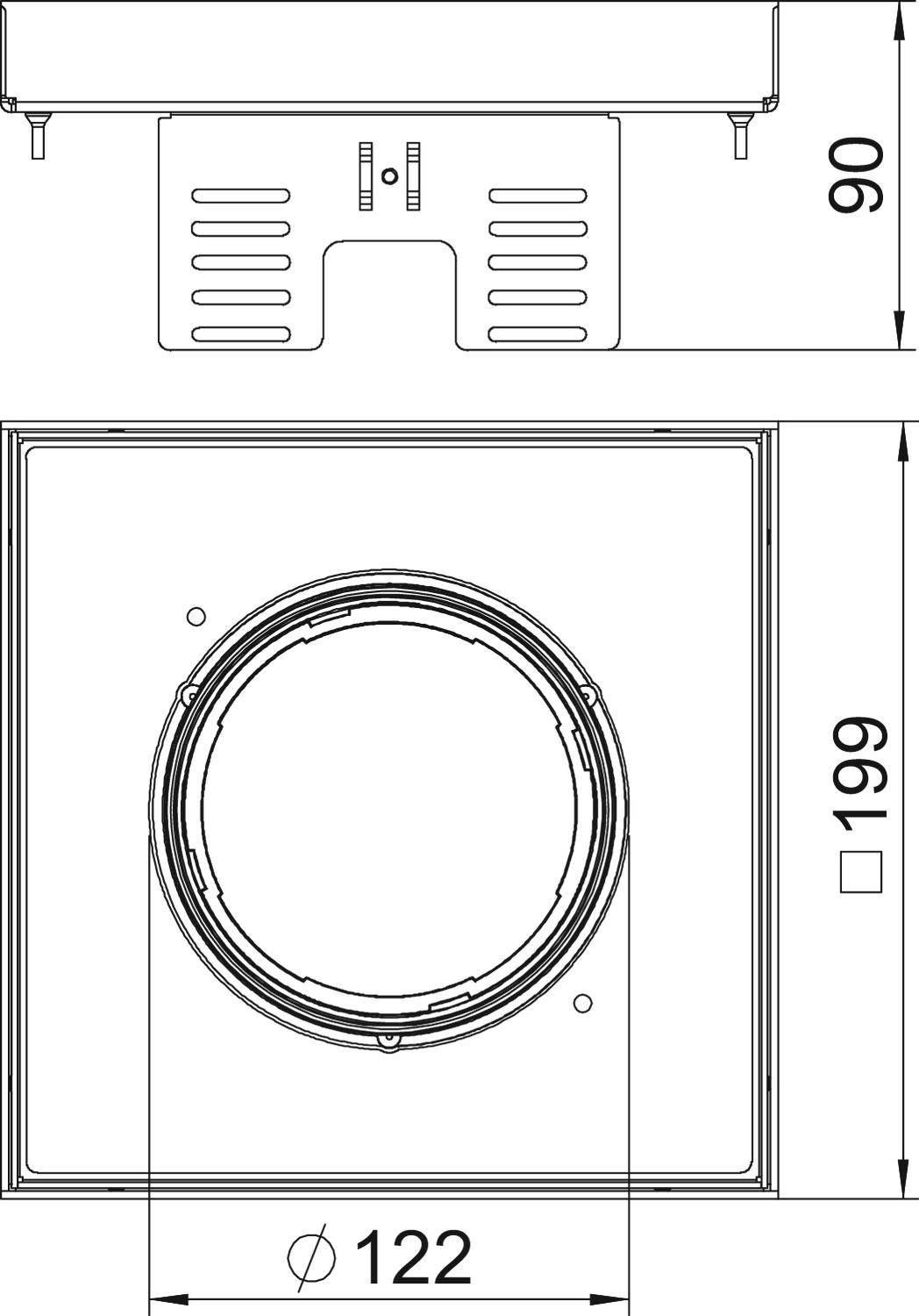

Rozměry

Délka	199 mm
Šířka	199 mm
Výška	90 mm
Rozměr h	90 mm

Technické údaje

Výška podlahy, min.	105 mm
Tloušťka podlahové krytiny	20 mm
Počet osaditelných přístrojů	6
Oddělitelné	Ano
Délka – montážní rozměr	201 mm
Šířka – montážní rozměr	201 mm
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Údržba podlahy	mokré
Hloubka vestavby	105 mm
Provedení vývodu vedení	Zápustný tubus
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Stupeň ochrany – kód IK	IK10
Typ montážního systému	UT3
Provedení pro vysoká zatížení	Ne
Jmenovitá velikost pro přístrojové jednotky	4
Schválení	VDE
Stupeň krytí (IP) při používání	IP20
Stupeň krytí (IP) při nepoužívání	IP44
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 3 000 N
Provedení	Čtvercová
Rozměr	200x200mm
Materiál	Nerez ocel, materiál 1.4307
