Nástěnný a závěsný výložník AWG 15 A4
Type AWG 15 11 A4
|Item no. 6420642
|EAN 4012195706304
Item no. / Type
Šířka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description

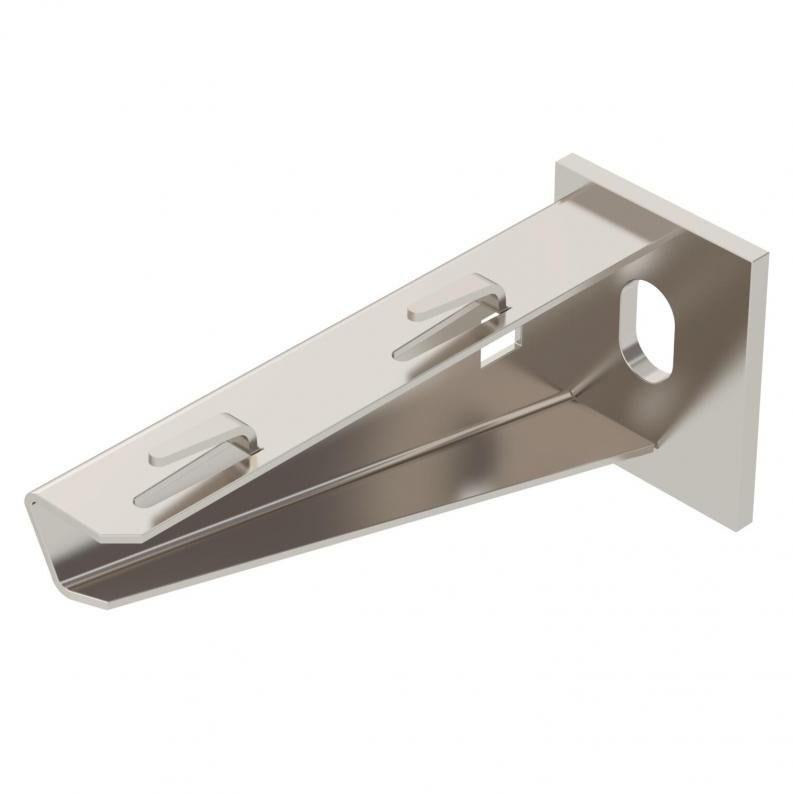

Lehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.
Technical data

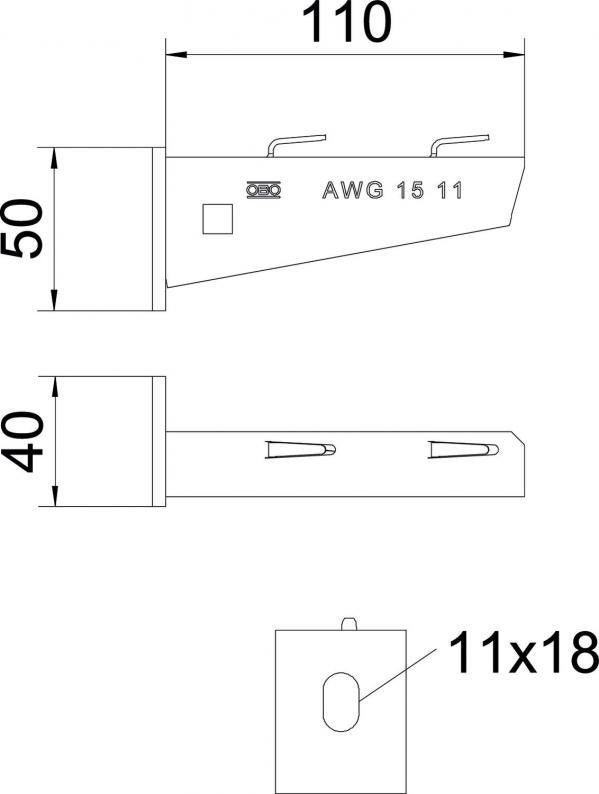

Rozměry
| Délka | 40 mm |
|---|---|
| Šířka | 110 mm |
| Výška | 50 mm |
| Rozměr A | 40 mm |
| Rozměr B | 110 mm |
| Rozměr H | 50 mm |
Technické údaje
| Zachování funkčnosti | Ne |
|---|---|
| Nerezová ocel, mořená | Ne |
| Pro šířku min. | 300 |
| Pro šířku max. | 300 mm |
| Rozsah úhlu, min. | 90 mm |
| Rozsah úhlu, max. | 90 mm |
| Průměr otvoru | 11 mm |
| Provedení | Nástěnný a závěsný výložník |
| F v kN | 1,5 kN |
| Rozměr | B110mm |
| Povrch | Holé, dodatečně ošetřeno |
| Materiál | Nerez ocel, materiál 1.4571 |
| Barva | ocelová |
Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Délka výložníku v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,7503 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
Datový list (1)
Katalogy a brožury (3)
Vysvětlivky (5)
Návody a pomůcky (2)
Obrázky položek (2)
Stažení 3D dat (1)
Variants
Type
Šířka
F v kN
Barva
Item no.
AWG 15 11 A4
110
1,5
ocelová
6420642
AWG 15 21 A4
210
1,5
ocelová
6420644
AWG 15 31 A4
310
1,5
ocelová
6420646
AWG 15 41 A4
410
1,5
ocelová
6420648
AWG 15 51 A4
510
1,5
ocelová
6420650
AWG 15 61 A4
610
1,5
ocelová
6420652
