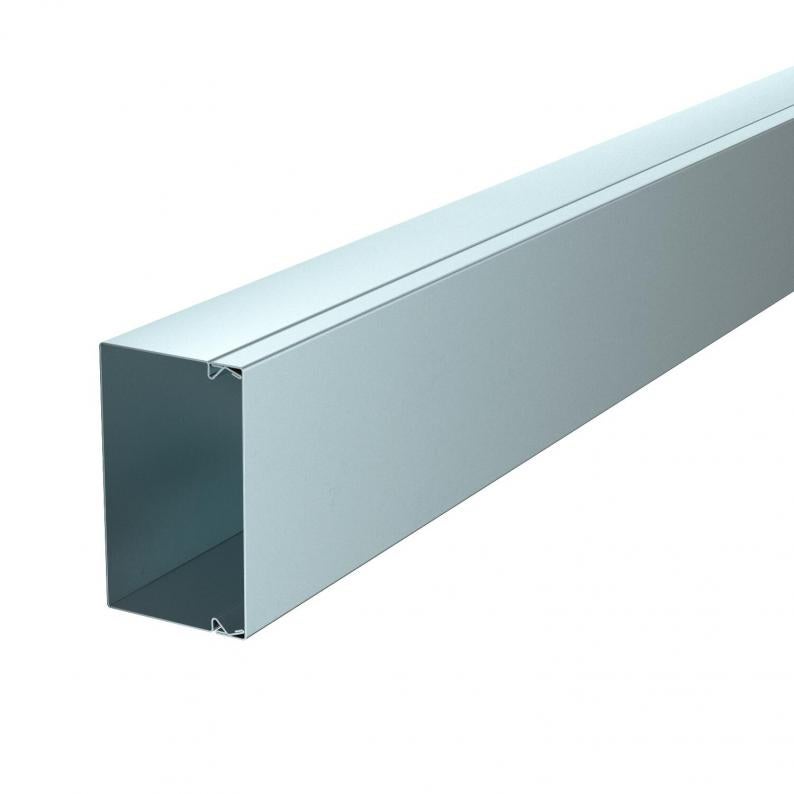

Kanál pro ukládání vedení, typ LKM 60100
Type LKM60100FS
|Item no. 6247113
|EAN 4012196312139
Item no. / Type
Délka
Šířka
Výška
Povrch
Smallest selling unit: 2 m
2m
m
Description
Vrchní a spodní díl kanálu s děrováním dna. Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších pomůcek. Kabelové kanály LKM typu LKM 60100 jsou schváleny jako úložný systém s funkčností dle DIN 4102 část 12 a ČSN 73 0895. Dbejte na použití typů kabelů ověřených v těchto protipožárních systémech!
Na dně se nachází poutací otvor sloužící k uchycení přepážky.
Na dně se nachází poutací otvor sloužící k uchycení přepážky.
Technical data
Rozměry
| Délka | 2000 mm |
|---|---|
| Šířka | 100 mm |
| Výška | 64 mm |
Technické údaje
| Zachování funkčnosti | Ano |
|---|---|
| Počet vedení NYM 3 × 1,5 mm² Ø 10,5 mm (bez krabice) | 36 |
| Počet vedení NYM 5 × 1,5 mm² Ø 12,0 mm (bez krabice) | 32 |
| Počet vedení NYM 3 × 2,5 mm² Ø 11,5 mm (bez krabice) | 32 |
| Užitečný průřez | 6038 mm² |
| Bez obsahu halogenů | Ano |
| Počet pevných přepážek | 0 |
| Počet nasaditelných přepážek | 1 |
| Kabelový úchyt | Ne |
| Ochranná fólie | Ne |
| Kanálové spojky | Ne |
| Stupeň krytí | IP30 |
| Dodání na roli | Ne |
| Stupeň ochrany – kód IK | IK10 |
| Transparentníní | Ne |
| Způsob upevnění | Děrování dna |
| Provedení víka, kanály pro ukládání vedení | Volný |
| Děrování dna | s děrováním dna |
| Teplotní rozsah použití, min. | -5 °C |
| Teplotní rozsah použití, max. | 90 °C |
| Rozměr | 60x100x2000 |
| Povrch | pásově zinkováno |
| Materiál | Ocel |
| Barva | pozinkováno |
| Antibakteriální úprava | Ne |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,2336 kg CO2e / 1 metr |
|---|
Accessories
Systémové příslušenství
Article
Type
Item no.
Amount
LKM KSR60100
6249754
Smallest selling unit: 5 Kus
5Kus
Kus
LKM E60100FS
6248306
Smallest selling unit: 10 Kus
10Kus
Kus
LKM EK60100
6249784
Smallest selling unit: 5 Kus
5Kus
Kus
Item no. 6249754
Ochranný kroužek hran KSR 60100, pro kanál LKM typu 60100Type
LKM KSR60100
Smallest selling unit: 5 Kus
5Kus
Kus
Item no. 6248306
Koncový díl, pro kanál pro ukládání vedení typu LKM 60100Type
LKM E60100FS
Smallest selling unit: 10 Kus
10Kus
Kus
Downloads
0 selected
Datový list (1)
Katalogy a brožury (7)
Vysvětlivky (4)
Certifikáty (4)
Návody a pomůcky (2)
Obrázky položek (3)
Stažení 3D dat (1)
Variants
Type
Délka
Šířka
Výška
Povrch
Materiál
Item no.
LKM60100FS
2000
100
64
pásově zinkováno
Ocel
6247113
LKM60100RW
2000
100
64
pásově zinkováno / plastový potah
Ocel
6248624
Povrch
LKM60100FS
Item no.
6247113
Délka
2000
Šířka
100
Výška
64
Povrch
pásově zinkováno
Materiál
Ocel
LKM60100RW
Item no.
6248624
Délka
2000
Šířka
100
Výška
64
Povrch
pásově zinkováno / plastový potah
Materiál
Ocel
