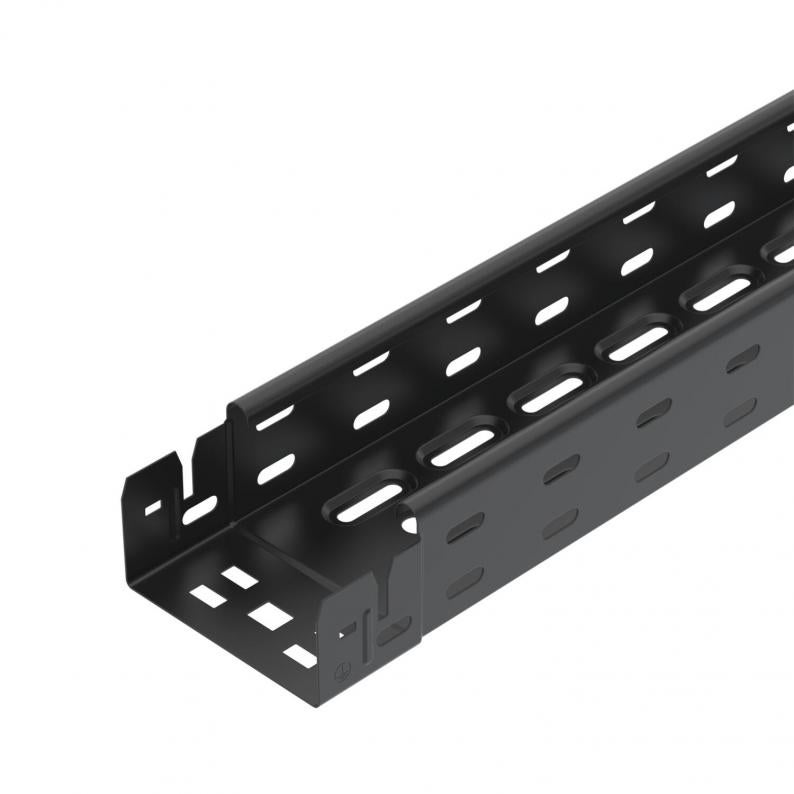

Kabelový žlab RKS-Magic® 60 FS, černý
Type RKSM 610 FSK SW
|Item no. 6048239
|EAN 4012197267001
Item no. / Type
Délka
Šířka
Výška
Tloušťka plechu
Smallest selling unit: 6 m
6m
m
Description
Kabelový žlab s integrovaným rychloupevňovacím systémem. Povrch pásově pozinkovaný, práškově lakovaný v tmavě černé barvě (RAL 9005). Boční děrování 7 × 20 mm po celé délce pro instalaci doplňkových spojovacích a montážních dílů. S děrováním 11 mm ve dně pro přímé zavěšení na závitovou tyč. Užitečná délka 3 000 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Technical data

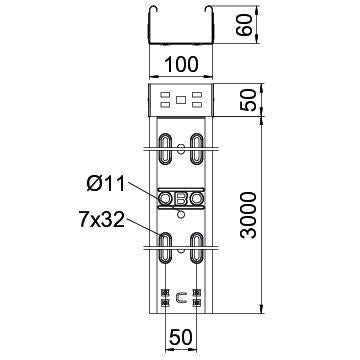

Rozměry
| Délka | 3050 mm |
|---|---|
| Šířka | 100 mm |
| Výška | 60 mm |
| Rozměr B | 100 mm |
| Rozměr x | 50 mm |
| Dimension W | 100 mm |
Technické údaje
| Zachování funkčnosti | Ano |
|---|---|
| Děrování bočnice | Ano |
| Provedení spojky | Integrovaná spojka |
| Provedení pro velká rozpětí | Ne |
| Užitečný průřez | 58 cm² |
| Nerezová ocel, mořená | Ne |
| Tloušťka plechu | 0,75 mm |
| Montážní děrování ve dně | Ano |
| Rozmístění otvorů NATO | Ne |
| Užitečný průřez | 5800 mm² |
| S vrchním dílem | Ne |
| Rozměr | 60 x 100 |
| Rozměr | 60x100x3050 |
| Povrch | PES135 – polyester |
| Materiál | Ocel |
| Barva | sytě černá; RAL 9005 |
| Typ zkušebního zatížení podle IEC 61537 | Typ II |
| Užitečná délka | 3000 mm |
| Druh spojky kabelového nosného systému | Upevnění naklapnutím |
Zatížení
| Vzdálenost podpěr 1,0 m | 1,2 kN/m |
|---|---|
| Vzdálenost podpěr 1,5 m | 0,9 kN/m |
| Vzdálenost podpěr 2,0 m | 0,6 kN/m |
| Vzdálenost podpěr 2,5 m | 0,4 kN/m |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 3,1844 kg CO2e / 1 metr |
|---|
Accessories
Systémové příslušenství
Montážní příslušenství
Article
Type
Item no.
Amount
Downloads
0 selected
Datový list (1)
Katalogy a brožury (4)
Vysvětlivky (4)
Návody a pomůcky (2)
Obrázky položek (2)
Stažení 3D dat (1)
Variants
Type
Délka
Šířka
Výška
Zachování funkčnosti
Tloušťka plechu
Povrch
Materiál
Barva
Item no.
RKSM 620 FSK SW
3050
200
60
Ano
0,75
PES135 – polyester
Ocel
sytě černá; RAL 9005
6048253
RKSM 630 FSK SW
3050
300
60
Ano
0,75
PES135 – polyester
Ocel
sytě černá; RAL 9005
6048265
RKSM 640 FSK SW
3050
400
60
Ano
0,9
PES135 – polyester
Ocel
sytě černá; RAL 9005
6048269
RKSM 610 FSK SW
3050
100
60
Ano
0,75
PES135 – polyester
Ocel
sytě černá; RAL 9005
6048239
