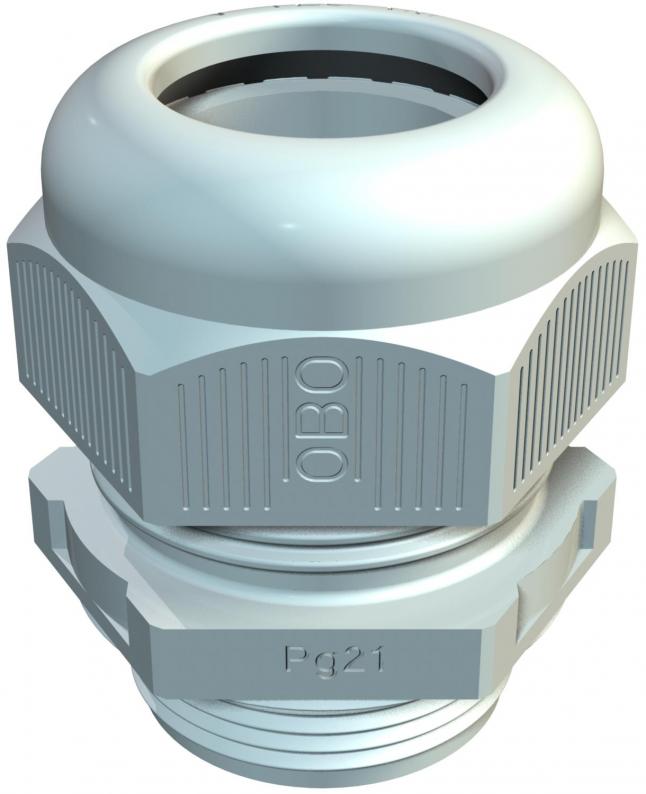

Kabelová vývodka, závit PG, stříbrošedá
Type V-TEC PG7 SGR
|Item no. 2022605
|EAN 4012195160694
Item no. / Type
Závit
Smallest selling unit: 50 Kus
50Kus
Kus
Description
Kabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
Technical data
Technické údaje
| Nárazuvzdorný | Ne |
|---|---|
| Bez obsahu halogenů | Ano |
| Zpevněno skelnými vlákny | Ne |
| ochrana proti výbuchu | Ne |
| Možnost odlehčení tahu | Ano |
| Stupeň krytí | IP68 |
| Závit | Pg 7 |
| Pro zónu prostředí s nebezpečím výbuchu | bez |
| Druh závitu | PG |
| Ochrana proti ohybu | Ne |
| S pojistnou maticí | Ne |
| Vícenásobná těsnicí vložka | Ne |
| Kabelová vývodka pro ploché kabely | Ne |
| Druh těsnění | Těsnící kroužek |
| Dělitelná vývodka | Ne |
| Pro prostředí s nebezpečím výbuchu plynu | bez |
| Pro prostředí s nebezpečím výbuchu prachu | bez |
| Stoupání závitu | 1,41 mm |
| Jmenovitá velikost závitu | 7 |
| Rozměr šestihranu přes hrany | 16,5 mm |
| Těsnicí oblast D, min. | 2,5 mm |
| Těsnicí oblast D, max. | 6,5 mm |
| Velikost klíče | 15 |
| Provedení | Přímé |
| Délka závitu | 8 mm |
| Nestabilní točivý moment | 1,67 Nm |
| Teplotní rozsah použití, min. | -20 °C |
| Teplotní rozsah použití, max. | 65 °C |
| Rozměr | PG7 |
| Materiál | Polyamid |
| Barva | stříbrošedá; RAL 7001 |
Rozměry
| Rozměr L min. | 18 mm |
|---|---|
| Rozměr L max. | 23 mm |
| Rozměr L1 | 8 mm |
| Rozměr L2 | 5 mm |
| Rozměr L3 | 12,6 mm |
| Rozměr e | 16,5 mm |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,0225 kg CO2e / 1 Kus |
|---|
Accessories
Montážní příslušenství
Article
Type
Item no.
Amount
Downloads
0 selected
Datový list (1)
Katalogy a brožury (2)
Vysvětlivky (4)
Certifikáty (1)
Obrázky položek (3)
Stažení 3D dat (1)
Variants
Type
Závit
Vícenásobná těsnicí vložka
Barva
Item no.
V-TEC PG7 SGR
Pg 7
Ne
stříbrošedá; RAL 7001
2022605
V-TEC PG9 SGR
Pg 9
Ne
stříbrošedá; RAL 7001
2022613
V-TEC PG11 SGR
Pg 11
Ne
stříbrošedá; RAL 7001
2022621
V-TEC PG13.5 SGR
Pg 13,5
Ne
stříbrošedá; RAL 7001
2022648
V-TEC PG16 SGR
Pg 16
Ne
stříbrošedá; RAL 7001
2022656
V-TEC PG21 SGR
Pg 21
Ne
stříbrošedá; RAL 7001
2022664
V-TEC PG29 SGR
Pg 29
Ne
stříbrošedá; RAL 7001
2022672
V-TEC PG36 SGR
Pg 36
Ne
stříbrošedá; RAL 7001
2022680
V-TEC PG42 SGR
Pg 42
Ne
stříbrošedá; RAL 7001
2022699
V-TEC PG48 SGR
Pg 48
Ne
stříbrošedá; RAL 7001
2022702
