FireBox T100 s násuvnými těsnicími průchodkami, 2 držáky pojistek
Type T100ED 06A2F
|Item no. 7205758
|EAN 4012196812394
Item no. / Type
Vnitřní rozměry
Počet vstupů
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Odbočná krabice se dvěma držáky pojistek a měkkým násuvným těsněním. Dostatečný zapojovací prostor díky úhlopříčně umístěné přípojné jednotce s kompletně předmontovanými keramickými svorkami odolnými proti vysokým teplotám. Zelenožlutě označená ochranná svorka Upevnění k dobře přístupným vnějším jazýčkům. Schválená pro zachování elektrické funkčnosti kabelových zařízení podle DIN 4102-12, resp. ČSN 73 0895 s třídou až E90, resp. P90-R. Keramické svorky jsou testovány podle normy EN 60998-2-1:2004.
Včetně 2 šroubových kotev MMSplus P 6x35
Včetně 2 šroubových kotev MMSplus P 6x35
Technical data

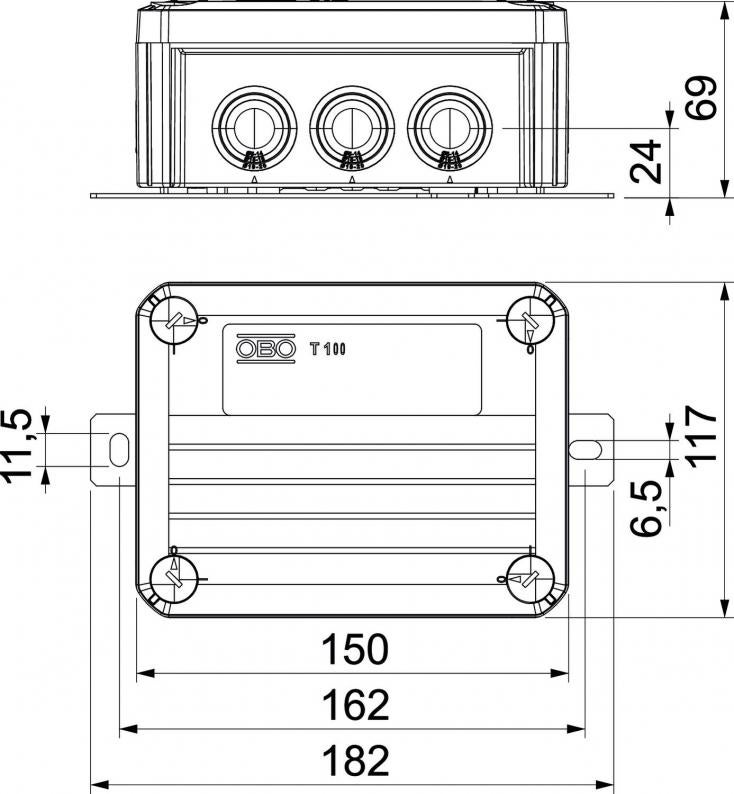

Rozměry
| Délka | 150 mm |
|---|---|
| Šířka | 116 mm |
| Výška | 67 mm |
| Vnitřní rozměry | 136x102x57 mm |
| Rozměr L | 150 mm |
| Rozměr B | 116 mm |
| Rozměr H | 67 mm |
| Rozměr L1 | 162 mm |
| Rozměr L2 | 182 mm |
Technické údaje
| Nárazuvzdorný | Ne |
|---|---|
| Bez obsahu halogenů | Ano |
| Počet vstupů | 10 |
| Počet svorek | 7 |
| Vstup zezadu | Ne |
| Transparentní víko | Ne |
| Stupeň krytí | IP66 |
| Jmenovité napětí | 660 V |
| Možnost řazení | Ne |
| S víčkem | Ano |
| Plombovatelné | Ne |
| Pro zónu prostředí s nebezpečím výbuchu | bez |
| Jmenovité izolační napětí Ui | 690 V |
| Zachování funkčnosti | E 90 |
| Provedení zkoušené pro prostředí s nebezpečím výbuchu | Ne |
| Druh průchodky pouzdra | Stupňovitá membrána s možností odříznutí |
| Se stíněním | Ne |
| Odolné proti povětrnostním vlivům | Ne |
| Pro prostředí s nebezpečím výbuchu plynu | bez |
| Pro prostředí s nebezpečím výbuchu prachu | bez |
| Jmenovitý průřez, min. | 1,5 mm² |
| Jmenovitý průřez, max. | 6 mm² |
| Tvar | Hranaté |
| Osazení | Svorka |
| Vrchní díl | netransparentní |
| Upevnění víka | šroubovaný |
| Rozměr | 150x116x67 |
| Materiál | Polypropylén |
| Barva | pastelová oranžová; RAL 2003 |
| Jednotlivá svorka | 3 |
| Dvojité svorky | 3 |
| Ochranná svorka | 1 |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 1,759 kg CO2e / 1 Kus |
|---|
