Odbočná krabice X 16 s rozbočovací svorkovnicí hlavního vedení
Type X16 H25 GNP5 LGR
|Item no. 2005312
|EAN 4012196585861
Item no. / Type
Vnitřní rozměry
Smallest selling unit: 1 Kus
1Kus
Kus
Description

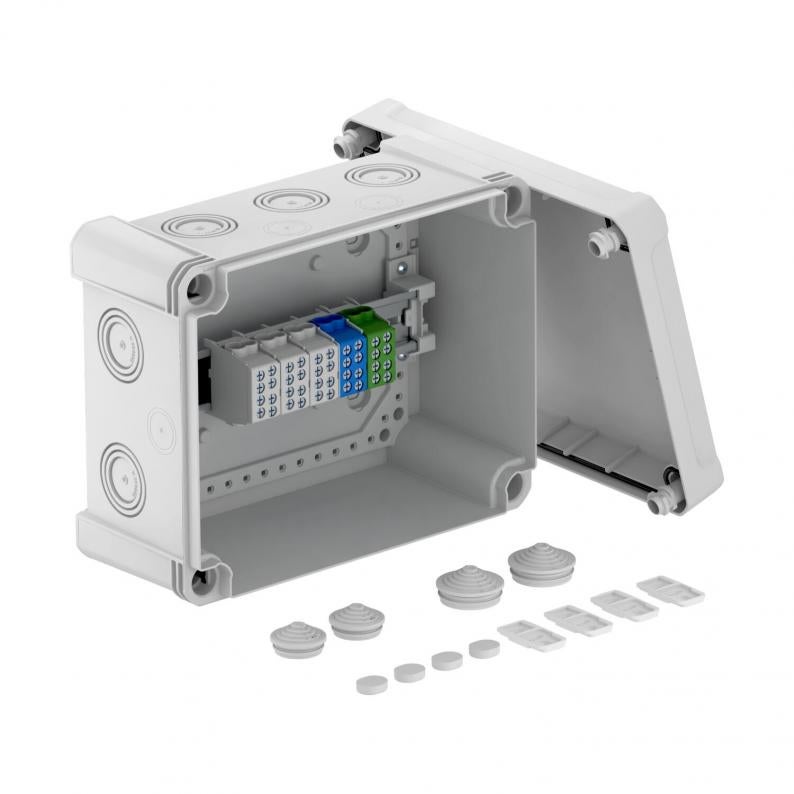

Odbočná krabice k propojení kabelů a vedení v interiéru a venkovním prostoru. Obdélníkové provedení s otvory k vyražení. Vhodná pro montáž na stěnu/strop s možností vnějšího upevnění, vnitřního upevnění nebo montáže pomocí rohových nálitků. Obzvláště odolná proti rázům s IK09. Víko s rychlouzávěrem, možnost zaplombování. Vyrobena z bezhalogenových materiálů odolných proti ultrafialovému záření.
Včetně 5 pólové rozbočovací svorkovnice hlavního vedení, každá s průřezy připojených vodičů 2 x 25 mm² + 2 x 16 mm² na každý pól.
Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK09 podle EN 50102. Stupeň krytí IP67 podle EN 60529.
Přiložena je také 5pólová odbočovací svorkovnice hlavního vedení, připojovací průřez kabelů 2× 25 mm² + 2× 16 mm² na pól.
Včetně 5 pólové rozbočovací svorkovnice hlavního vedení, každá s průřezy připojených vodičů 2 x 25 mm² + 2 x 16 mm² na každý pól.
Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK09 podle EN 50102. Stupeň krytí IP67 podle EN 60529.
Přiložena je také 5pólová odbočovací svorkovnice hlavního vedení, připojovací průřez kabelů 2× 25 mm² + 2× 16 mm² na pól.
Technical data

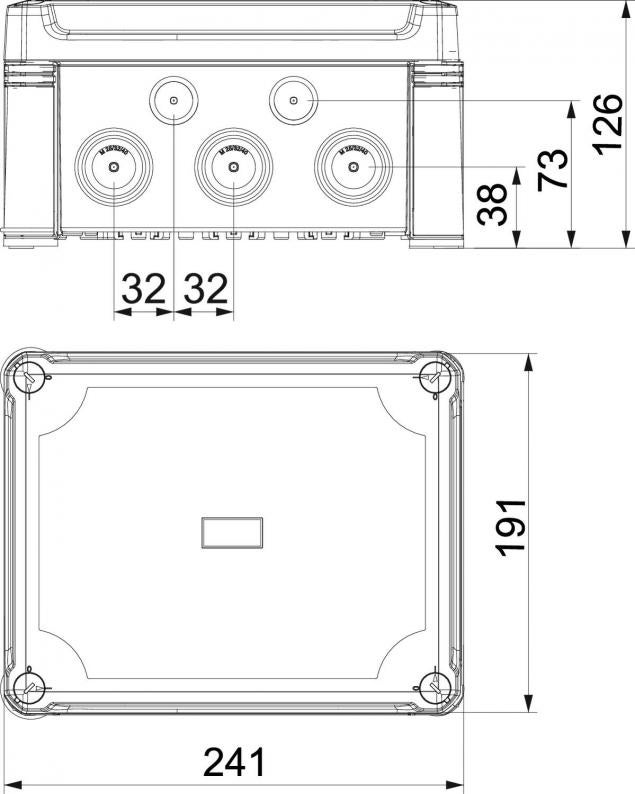

Rozměry
| Délka | 241 mm |
|---|---|
| Šířka | 191 mm |
| Výška | 126 mm |
| Vnitřní rozměry | 227x177x110 mm |
Technické údaje
| Nárazuvzdorný | Ano |
|---|---|
| Bez obsahu halogenů | Ano |
| Zpevněno skelnými vlákny | Ano |
| Počet vstupů | 10 |
| Vstup zezadu | Ne |
| Transparentní víko | Ne |
| Stupeň krytí | IP67 |
| Jmenovité napětí | 750 V |
| Možnost řazení | Ano |
| S víčkem | Ano |
| Plombovatelné | Ano |
| Druh vývodů | Stupňovitá membrána s možností odříznutí |
| Jmenovité izolační napětí Ui | 750 V |
| Provedení zkoušené pro prostředí s nebezpečím výbuchu | Ne |
| Druh průchodky pouzdra | Vylamovací otvor |
| Se stíněním | Ne |
| Odolné proti povětrnostním vlivům | Ano |
| Stupeň ochrany – kód IK | IK09 |
| Max. Průřez vodiče | 25 mm² |
| Jmenovitý průřez, min. | 6 mm² |
| Jmenovitý průřez, max. | 16 mm² |
| Tvar | Hranaté |
| Osazení | bez |
| Vrchní díl | netransparentní |
| Upevnění víka | šroubovaný |
| Způsob montáže | Montáž na stěnu/strop |
| Teplotní rozsah použití, min. | -25 °C |
| Teplotní rozsah použití, max. | 65 °C |
| odolné proti šíření plamene | podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C |
| Rozměr | 240x191x125 |
| Materiál | Polykarbonát |
| Barva | světle šedá; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 3,2945 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
Datový list (1)
Katalogy a brožury (4)
Vysvětlivky (3)
Certifikáty (1)
Návody a pomůcky (2)
Obrázky položek (2)
Stažení 3D dat (1)
Variants
Type
Vnitřní rozměry
Počet vstupů
Stupeň krytí
Barva
Item no.
X16 H25 GNP5 LGR
227x177x110
10
IP67
světle šedá; RAL 7035
2005312
X16 H35 GNP5 LGR
227x177x110
10
IP67
světle šedá; RAL 7035
2005316
X16 H25 GNP5 LGR
Item no.
2005312
Vnitřní rozměry
227x177x110
Počet vstupů
10
Stupeň krytí
IP67
Barva
světle šedá; RAL 7035
X16 H35 GNP5 LGR
Item no.
2005316
Vnitřní rozměry
227x177x110
Počet vstupů
10
Stupeň krytí
IP67
Barva
světle šedá; RAL 7035
