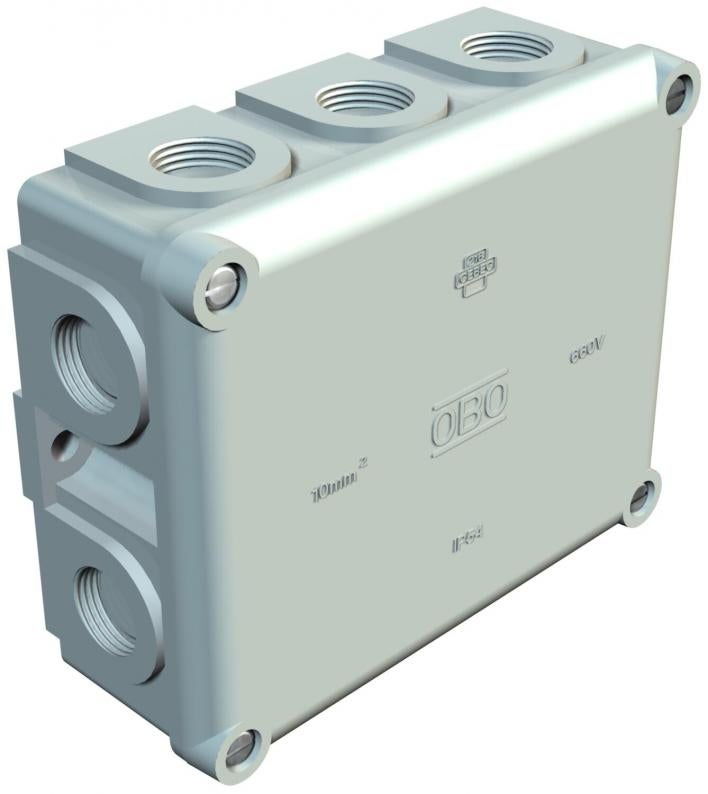

Odbočná krabice B 11 M, se závitem
Type B 11 M 5
|Item no. 2002329
|EAN 4012195107590
Item no. / Type
Vnitřní rozměry
Počet vstupů
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Stupeň krytí IP54, jmenovité napětí 660 V, jmenovitý průřez 10 - mm², 2 upevňovací otvory pro šrouby do Ø 6 mm na vnější straně krabice, 4 šrouby víka, 10 vylamovacích vývodů se závitem M20 x 1,5, přednostně pro kabelové vývodky s krátkým připojovacím závitem.
Světlé vnitřní rozměry: 125x100x44 mm.
B 11 /LM: s 5-pólovou svorkovnicí KL 100, s třmenovými úchyty pro max. 3 vodiče s průřezem10 mm² na svorkové místo
Světlé vnitřní rozměry: 125x100x44 mm.
B 11 /LM: s 5-pólovou svorkovnicí KL 100, s třmenovými úchyty pro max. 3 vodiče s průřezem10 mm² na svorkové místo
Technical data
Rozměry
| Délka | 111 mm |
|---|---|
| Šířka | 136 mm |
| Výška | 57 mm |
| Vnitřní rozměry | 125x100x44 mm |
Technické údaje
| Druh vývodů | Vývodka |
|---|---|
| Nárazuvzdorný | Ne |
| Bez obsahu halogenů | Ano |
| Počet vstupů | 10 |
| Počet svorek | 5 |
| Vstup zezadu | Ne |
| Transparentní víko | Ne |
| Stupeň krytí | IP54 |
| Jmenovité napětí | 660 V |
| Možnost řazení | Ne |
| S víčkem | Ano |
| Plombovatelné | Ano |
| Druh vývodů | Kabel |
| Pro zónu prostředí s nebezpečím výbuchu | bez |
| Jmenovité izolační napětí Ui | 660 V |
| Zachování funkčnosti | bez |
| Provedení zkoušené pro prostředí s nebezpečím výbuchu | Ne |
| Druh průchodky pouzdra | Závit a vylamovací otvory |
| Se stíněním | Ne |
| Odolné proti povětrnostním vlivům | Ne |
| Pro průměr trubky | 20 mm |
| Pro prostředí s nebezpečím výbuchu plynu | bez |
| Pro prostředí s nebezpečím výbuchu prachu | bez |
| Jmenovitý průřez, min. | 10 mm² |
| Tvar | Hranaté |
| Osazení | Svorka |
| Vrchní díl | netransparentní |
| Upevnění víka | šroubovaný |
| odolné proti šíření plamene | podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 750 °C |
| Rozměr | 136x111x57 |
| Materiál | Duroplast, Aminoplast typ 131.5 |
| Barva | světle šedá; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,9452 kg CO2e / 1 Kus |
|---|
