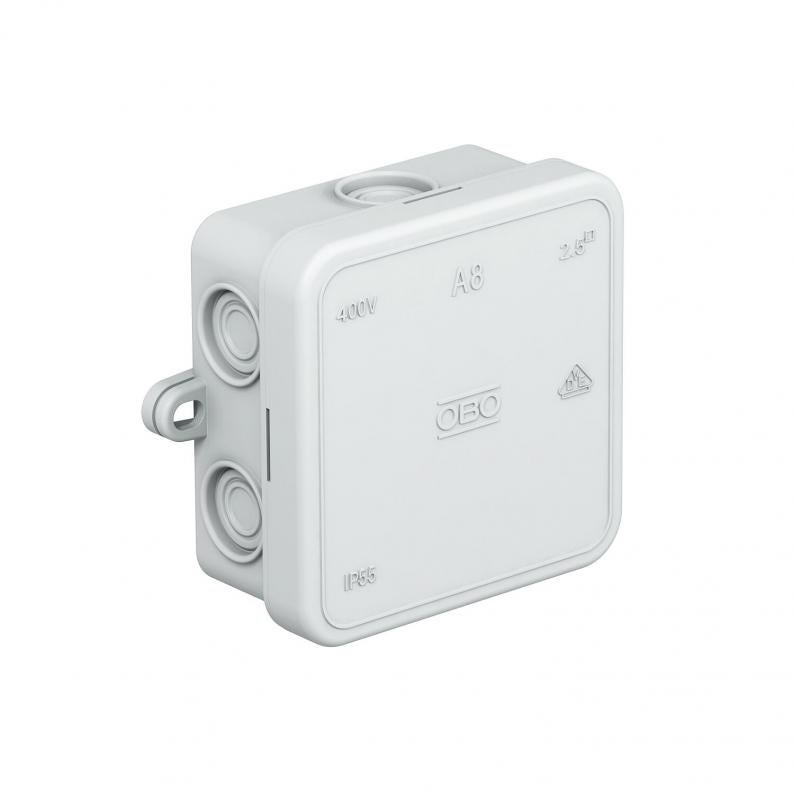

Odbočná krabice A 8
Type A 8
|Item no. 2000016
|EAN 4012195151395
Item no. / Type
Vnitřní rozměry
Barva
Smallest selling unit: 10 Kus
10Kus
Kus
Description
Stupeň krytí IP55, jmenovité napětí 690 V, jmenovitý průřez 2,5 mm², 7 vývodů pro kabely o průměru 5–14 mm.
Svěrné víko.

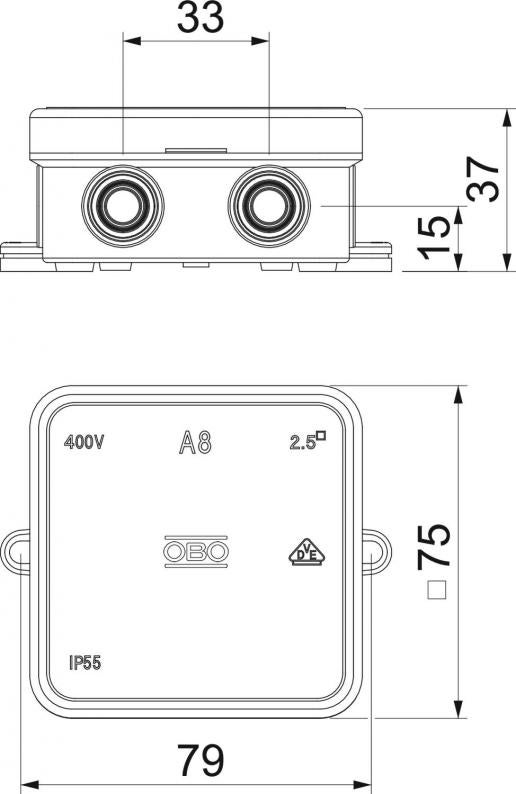

Rozměry: 75 × 75 × 36,2 mm
Světlé vnitřní rozměry: 65 × 65 × 32 mm
Na každých 10 krabic 1 vyřezávací nástroj
A8 VDE prázdná: bez svorkovnice
Svěrné víko.
Rozměry: 75 × 75 × 36,2 mm
Světlé vnitřní rozměry: 65 × 65 × 32 mm
Na každých 10 krabic 1 vyřezávací nástroj
A8 VDE prázdná: bez svorkovnice
Technical data
Rozměry
| Délka | 75 mm |
|---|---|
| Šířka | 75 mm |
| Výška | 36,7 mm |
| Vnitřní rozměry | 65x65x32 mm |
Technické údaje
| Druh vývodů | Kabel |
|---|---|
| Bez obsahu halogenů | Ano |
| Počet vstupů | 7 |
| Vstup zezadu | Ne |
| Transparentní víko | Ne |
| Stupeň krytí | IP55 |
| Jmenovité napětí | 690 V |
| Možnost řazení | Ano |
| S víčkem | Ano |
| Plombovatelné | Ne |
| Druh vývodů | Kabel |
| Pro zónu prostředí s nebezpečím výbuchu | bez |
| Jmenovité izolační napětí Ui | 690 V |
| Zachování funkčnosti | bez |
| Provedení zkoušené pro prostředí s nebezpečím výbuchu | Ne |
| Druh průchodky pouzdra | Vylamovací otvor |
| Se stíněním | Ne |
| Odolné proti povětrnostním vlivům | Ne |
| Pro prostředí s nebezpečím výbuchu plynu | bez |
| Pro prostředí s nebezpečím výbuchu prachu | bez |
| Max. Průřez vodiče | 2,5 mm² |
| Jmenovitý průřez, min. | 2,5 mm² |
| Tvar | Čtvercová |
| Osazení | bez |
| Vrchní díl | netransparentní |
| Upevnění víka | Naklapávací |
| Způsob montáže | Montáž na stěnu/strop |
| Teplotní rozsah použití, min. | -5 °C |
| Teplotní rozsah použití, max. | 45 °C |
| odolné proti šíření plamene | podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C |
| Rozměr | 75x75x36 |
| Materiál | Polyetylén |
| Barva | světle šedá; RAL 7035 |
| Provedení víka k odbočné krabici | Plné víko |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,1022 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
Datový list (1)
Katalogy a brožury (4)
Vysvětlivky (4)
Certifikáty (1)
Obrázky položek (2)
Stažení 3D dat (1)
Variants
Type
Vnitřní rozměry
Počet vstupů
Stupeň krytí
Barva
Item no.
A 8
65x65x32
7
IP55
světle šedá; RAL 7035
2000016
A 8 HF RO
65x65x32
7
IP55
červená
2000059
A 8 HF RW
65x65x32
7
IP55
čistě bílá; RAL 9010
2000075
