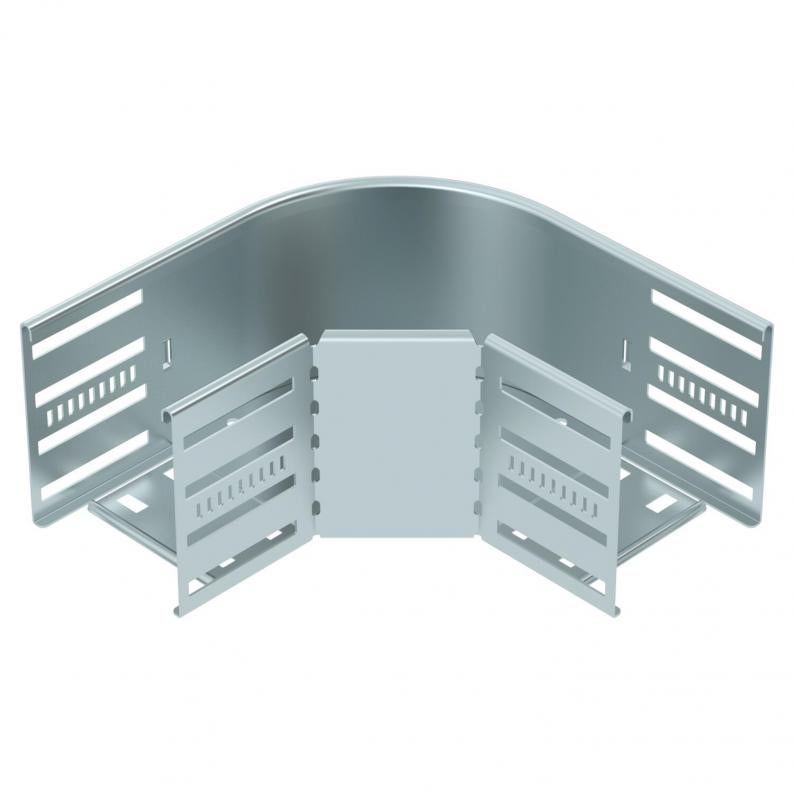

Oblouk 90°, bočnice 110 FS
Type RB 90 110 FS
|Item no. 6036800
|EAN 4012197343569
Item no. / Type
Šířka
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Oblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
Technical data

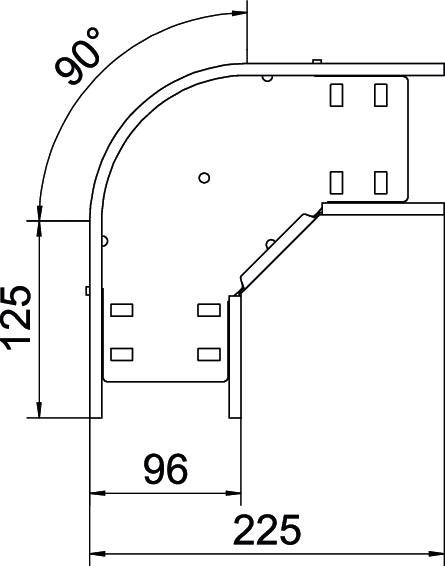

Rozměry
| Šířka | 100 mm |
|---|---|
| Výška | 110 mm |
| Rozměr B | 100 mm |
| Rozměr R | 50 mm |
Technické údaje
| Zachování funkčnosti | Ne |
|---|---|
| Děrování bočnice | Ano |
| Provedení spojky | Integrovaná spojka |
| Provedení pro velká rozpětí | Ne |
| Nerezová ocel, mořená | Ne |
| Tloušťka plechu | 0,8 mm |
| Montážní děrování ve dně | Ano |
| Rozmístění otvorů NATO | Ne |
| Tloušťka materiálu dna | 0,8 mm |
| Odbočení (úhel) | 90° |
| Změna směru | vodorovný |
| S vrchním dílem | Ne |
| Konstrukce | Pevný oblouk |
| tloušťka bočnice | 1,25 mm |
| Teplotní rozsah použití, min. | -20 °C |
| Teplotní rozsah použití, max. | 120 °C |
| Rozměr | 110x100 |
| Povrch | pásově zinkováno |
| Materiál | Ocel |
| Barva | pozinkováno |
| Druh spojky kabelového nosného systému | Šroubovaný / upevněný svorkami |
| Doporučený počet šroubů | 18 St. |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 2,7528 kg CO2e / 1 Kus |
|---|
Accessories
Systémové příslušenství
Montážní příslušenství
Article
Type
Item no.
Amount
Downloads
0 selected
Datový list (1)
Katalogy a brožury (3)
Vysvětlivky (4)
Návody a pomůcky (3)
Obrázky položek (2)
Stažení 3D dat (1)
Variants
Type
Šířka
Povrch
Materiál
Barva
Item no.
RB 90 110 FS
100
pásově zinkováno
Ocel
pozinkováno
6036800
RB 90 115 FS
150
pásově zinkováno
Ocel
pozinkováno
6036802
RB 90 120 FS
200
pásově zinkováno
Ocel
pozinkováno
6036804
RB 90 130 FS
300
pásově zinkováno
Ocel
pozinkováno
6036806
RB 90 140 FS
400
pásově zinkováno
Ocel
pozinkováno
6036808
RB 90 150 FS
500
pásově zinkováno
Ocel
pozinkováno
6036810
RB 90 160 FS
600
pásově zinkováno
Ocel
pozinkováno
6036812
