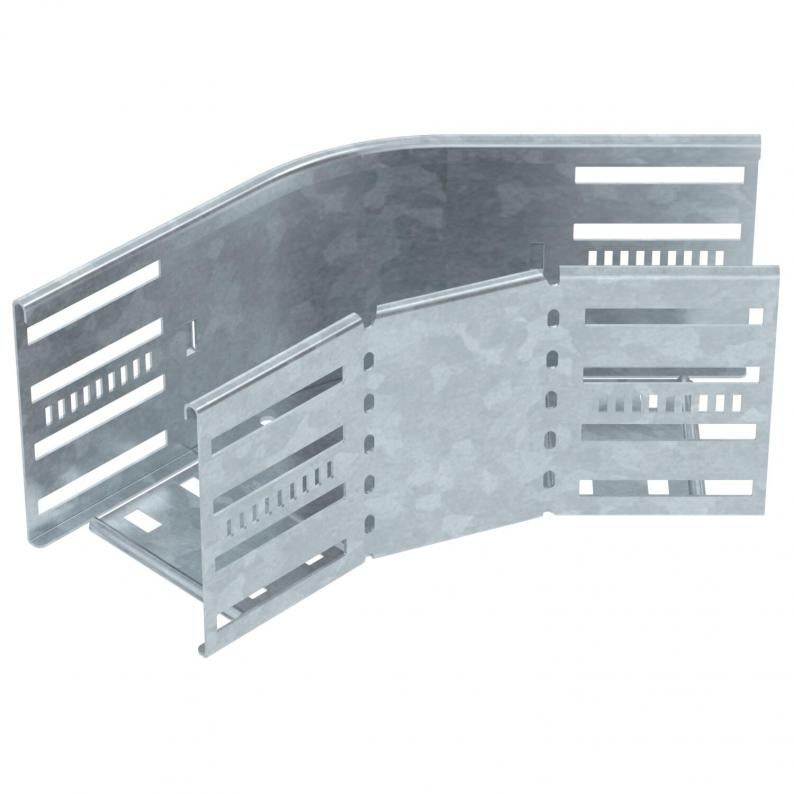

Oblouk 45°, bočnice 110 FT
Type RB 45 110 FT
|Item no. 6036330
|EAN 4012197346218



Item no. / Type
Šířka
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Oblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
Technical data

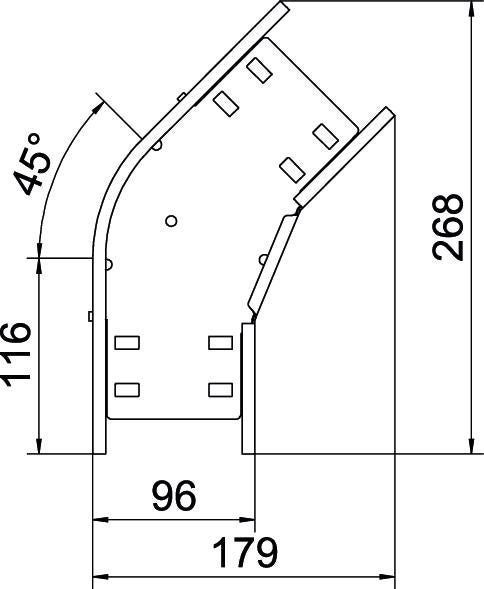

Rozměry
| Šířka | 100 mm |
|---|---|
| Výška | 110 mm |
| Rozměr B | 100 mm |
Technické údaje
| Zachování funkčnosti | Ne |
|---|---|
| Děrování bočnice | Ano |
| Provedení spojky | Integrovaná spojka |
| Provedení pro velká rozpětí | Ne |
| Nerezová ocel, mořená | Ne |
| Tloušťka plechu | 0,8 mm |
| Montážní děrování ve dně | Ano |
| Rozmístění otvorů NATO | Ne |
| Tloušťka materiálu dna | 0,8 mm |
| Odbočení (úhel) | 45° |
| Změna směru | vodorovný |
| S vrchním dílem | Ne |
| Konstrukce | Pevný oblouk |
| tloušťka bočnice | 1,25 mm |
| Teplotní rozsah použití, min. | -20 °C |
| Teplotní rozsah použití, max. | 120 °C |
| Rozměr | 110x100 |
| Povrch | žárově zinkováno ponorem |
| Materiál | Ocel |
| Barva | pozinkováno |
| Druh spojky kabelového nosného systému | Šroubovaný / upevněný svorkami |
| Doporučený počet šroubů | 18 St. |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 2,2835 kg CO2e / 1 Kus |
|---|
Accessories
Systémové příslušenství
Montážní příslušenství
Article
Type
Item no.
Amount
Downloads
0 selected
Datový list (1)
Katalogy a brožury (3)
Vysvětlivky (4)
Návody a pomůcky (3)
Obrázky položek (2)
Stažení 3D dat (1)
Variants
Type
Šířka
Povrch
Materiál
Barva
Item no.
RB 45 110 FT
100
žárově zinkováno ponorem
Ocel
pozinkováno
6036330
RB 45 120 FT
200
žárově zinkováno ponorem
Ocel
pozinkováno
6036332
RB 45 130 FT
300
žárově zinkováno ponorem
Ocel
pozinkováno
6036334
RB 45 140 FT
400
žárově zinkováno ponorem
Ocel
pozinkováno
6036336
RB 45 150 FT
500
žárově zinkováno ponorem
Ocel
pozinkováno
6036338
RB 45 160 FT
600
žárově zinkováno ponorem
Ocel
pozinkováno
6036340
