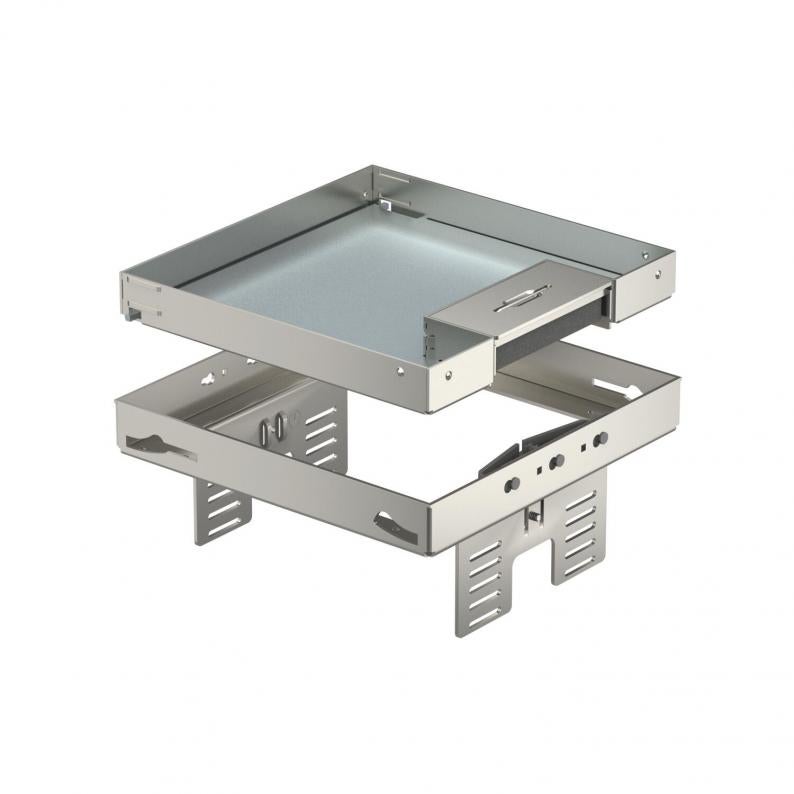

Nivelovatelná, oddělitelná kazeta se šňůrovým vývodem, RKSNUZD3, ušlechtilá ocel

Type RKSN2 UZD3 4VS20
|
Item no. 7409228
|
EAN 4012195867265
Item no. / Type
7409228 / RKSN2 UZD3 4VS20
Výška podlahy, min.
105 mm
Tloušťka podlahové krytiny
20 mm
Jmenovitá velikost pro přístrojové jednotky
4
Rozměr h
90 mm

Smallest selling unit: 1 Kus

Kus

Description

Nivelovatelná kazeta jmenovité velikosti 4, odpojená od podlahy, se šňůrovým vývodem, pro montáž instalačních přístrojů do podlah se suchou údržbou v interiéru, k montáži do podlahových krabic typu UZD250 nebo UZD350, vždy ve spojení s montážním víkem DUG../4, nebo do krabic UGD250-3/4 či UGD350-3/4. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.
Kazeta nivelizovatelná se šňůrovým vývodem, dvoukomorová. Lze instalovat 2 krycí desky APMT2. Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Uhlíková stopa (PCF)
  • Obal bez plastu
  • Celý obal z recyklované lepenky

Technical data

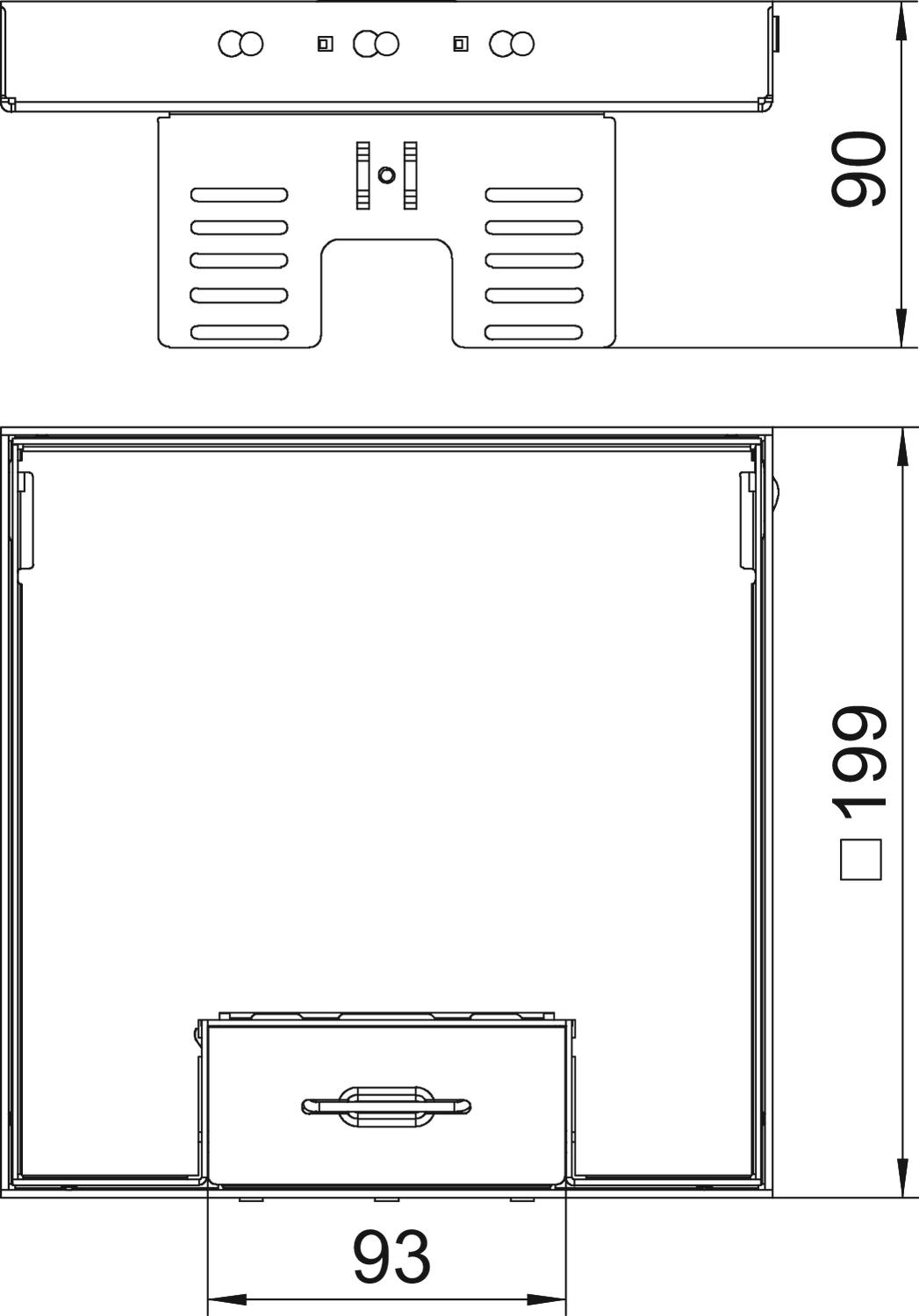

Rozměry

Délka199 mm
Šířka199 mm
Výška90 mm
Rozměr h90 mm

Technické údaje

Výška podlahy, min.105 mm
Tloušťka podlahové krytiny20 mm
Počet osaditelných přístrojů6
OddělitelnéAno
Délka – montážní rozměr201 mm
Šířka – montážní rozměr201 mm
Vhodné pro vestavbu do duté podlahyAno
Vhodné pro vestavbu do dvojité podlahyAno
Údržba podlahysuché
Počet přístrojových vložek2
Hloubka vestavby105 mm
Provedení vývodu vedeníOtočný šňůrový vývod
Počet vývodů vedení1
Přístrojové nosiče k uchycení přístrojových vložekAno
Stupeň ochrany – kód IKIK10
Typ montážního systémuUT3
Provedení pro vysoká zatíženíNe
Jmenovitá velikost pro přístrojové jednotky4
SchváleníVDE
NormaaEN 50085-2-2
Stupeň krytí (IP) při používáníIP20
Stupeň krytí (IP) při nepoužíváníIP40
Svislé zatížení, malá plochado 3 000 N
Svislé zatížení, velká plochado 3 000 N
ProvedeníČtvercová
Rozměr200x200mm
MateriálNerez ocel, materiál 1.4307

page.product.environmentalData.environmentalData

CO2 stopa (GWP) od kolébky po bránu14,4338 kg CO2e / 1 Kus
