Instalační kanál na podlahu, výška kanálu 75 mm
Type AIKU 35075
|Item no. 7404720
|EAN 4012195100782
Item no. / Type
7404720 / AIKU 35075
Délka
2400 mm
Šířka
350 mm
Výška
75 mm
Užitečný průřez
248 cm²
Smallest selling unit: 2,4 m
2,4m
m
Description

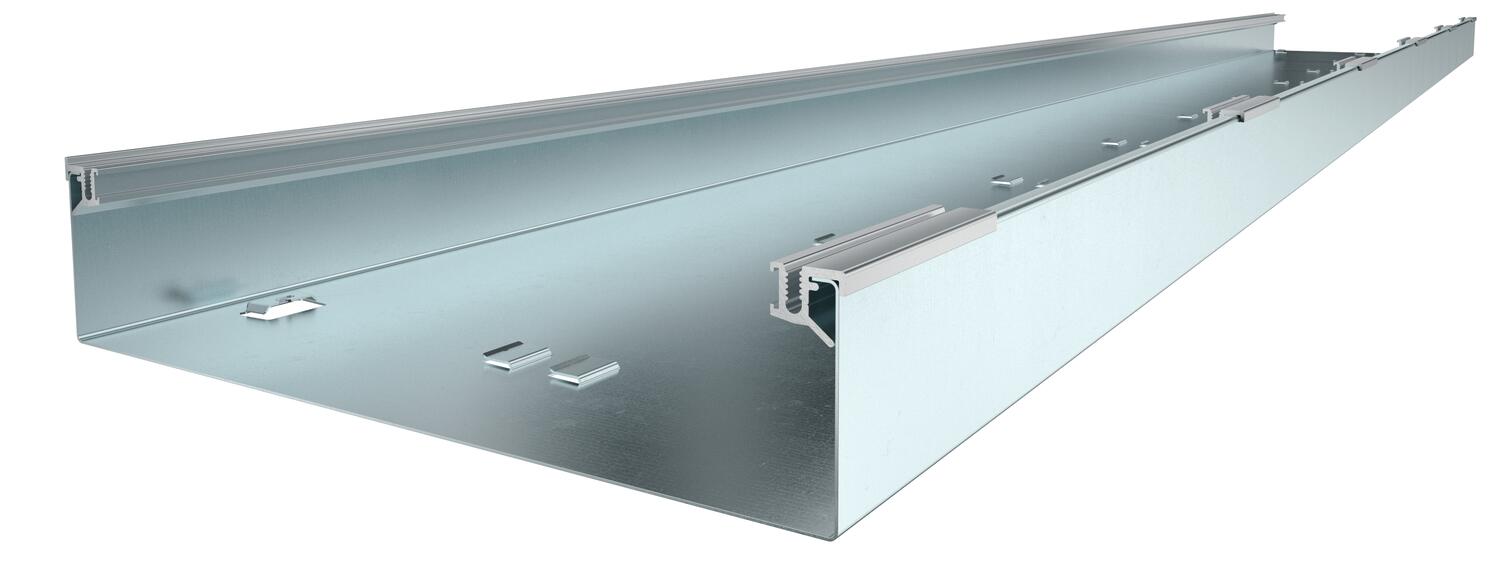

Spodní díl instalačního kanálu na podlahu, 1 komorový, pro plné/montážní víko s jednostranným zkosením, s nasazovacími hliníkovými bočními profily k přiložení a upevnění víka kanálu, pevným dnem s přidržovacími jazýčky pro max. 2 nasazovací samokontaktní přepážky a prolisem pro připojovací svorku pro připojení ochranného vodiče. Výška kanálu vhodná k montáži přístrojového nástavce nebo k vestavbě přístrojových jednotek jmenovité velikosti 4, 6, 9.
Technical data

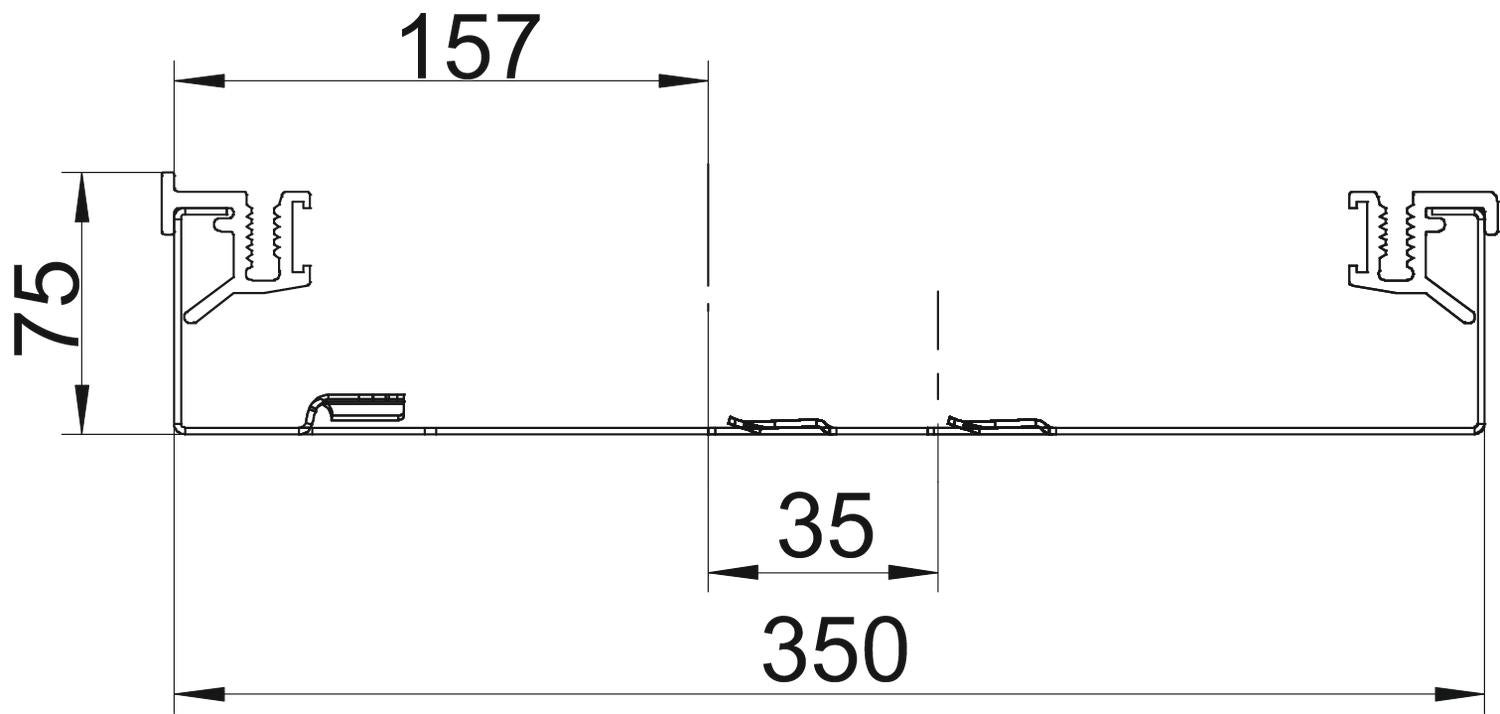

Rozměry
| Délka | 2400 mm |
|---|---|
| Šířka | 350 mm |
| Výška | 75 mm |
| Rozměr B | 350 mm |
| Rozměr b | 350 mm |
| Rozměr h | 75 mm |
Technické údaje
| Užitečný průřez | 248 cm² |
|---|---|
| Tloušťka plechu spodního dílu | 1 mm |
| Počet protažení | 3 St. |
| Počet nasaditelných přepážek | 2 |
| Průřez protažení a | 11673 mm² |
| Průřez protažení b | 2250 mm² |
| Průřez protažení 3 | 10908 mm² |
| S přepážkou | Ne |
| Vhodný pro | Víko jednostranně zkosené |
| Rozměr | 2400x375x75 |
| Povrch | pásově zinkováno |
| Materiál | Ocel |
| Upevnění přepážky | nasunutí |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 18,249 kg CO2e / 1 metr |
|---|
Accessories
Systémové příslušenství
Montážní příslušenství
Article
Type
Item no.
Amount
Item no. 7404794
Koncový díl kanálu, pravá stranaType
AIK ESR 35075
Smallest selling unit: 1 Kus
1Kus
Kus
Downloads
0 selected
Datový list (1)
Vysvětlivky (3)
Certifikáty (1)
Obrázky položek (3)
