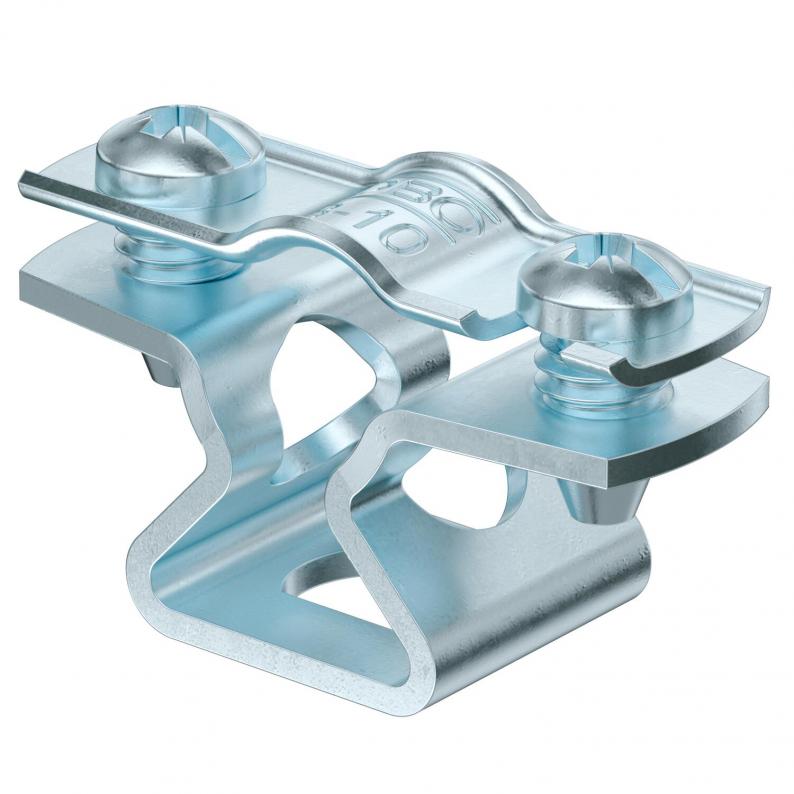

Distanční příchytka ASL 733 G
Type ASL 733 10 G
|Item no. 1362754
|EAN 4012196600021
Item no. / Type
Tloušťka materiálu
Upínací rozsah D, min.
Upínací rozsah D, max.
Smallest selling unit: 25 Kus
25Kus
Kus
Description
Distanční příchytka k montáži trubek a kabelů na stěnu, strop a podlahu. Se samojistným vrchním dílem. Upevnění pomocí podélného prolisu.
Schváleno pro zachování funkce podle DIN 4102 část 12, třídy zachování funkce E 30 až E 90.
Schváleno pro zachování funkce podle DIN 4102 část 12, třídy zachování funkce E 30 až E 90.
Technical data
Technické údaje
| Zachování funkčnosti | Ano |
|---|---|
| Tloušťka materiálu | 1,5 mm |
| pro průměr | 8 - 10 |
| Bez obsahu halogenů | Ano |
| Odolná proti ultrafialovému záření | Ano |
| Plastové opláštění | Ne |
| Počet kabelů/trubek | 1 |
| Vzdálenost od stěny | Ano |
| Provedení | uzavřený |
| Způsob upevnění | Otvor pro šroub |
| Upínací rozsah D, min. | 8 mm |
| Upínací rozsah D, max. | 10 mm |
| Rozměr | 8-10mm |
| Povrch | Galvanicky pozinkováno |
| Materiál | Ocel |

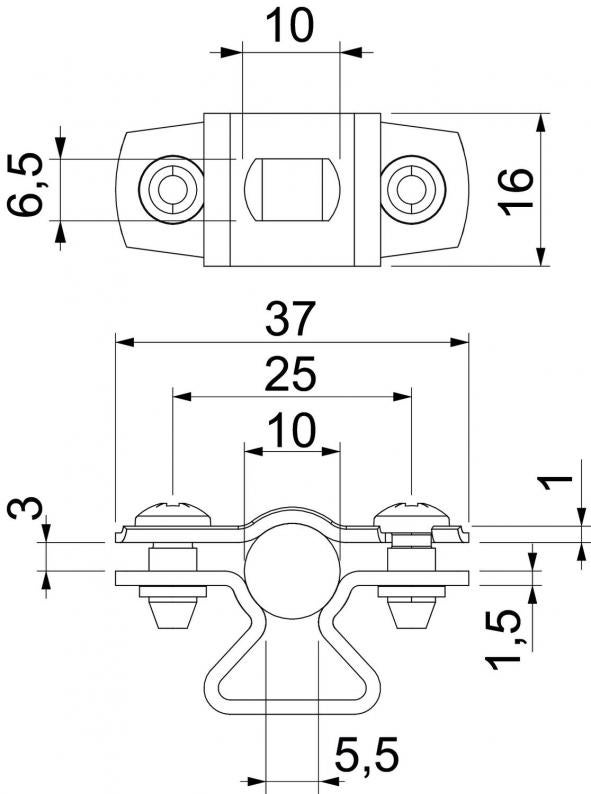

Rozměry
| Rozměr L | 10 mm |
|---|---|
| Rozměr A | 37 mm |
| Rozměr B | 25 mm |
| Rozměr d max. | 10 mm |
| Rozměr d min. | 8 mm |
| Rozměr b | 16 mm |
| Rozměr x | 3 mm |
| Rozměr s | 5,5 mm |
| Rozměr t1 (mm) | 1 |
| Rozměr t2 (mm) | 1,5 |
| Rozměr D | 10 mm |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,0539 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
Datový list (1)
Katalogy a brožury (3)
Vysvětlivky (4)
Certifikáty (5)
Obrázky položek (3)
Stažení 3D dat (1)
Variants
Type
Tloušťka materiálu
Upínací rozsah D, min.
Upínací rozsah D, max.
Povrch
Materiál
Item no.
ASL 733 10 G
1,5
8
10
Galvanicky pozinkováno
Ocel
1362754
ASL 733 12 G
1,5
10
12
Galvanicky pozinkováno
Ocel
1362756
ASL 733 14 G
1,5
12
14
Galvanicky pozinkováno
Ocel
1362758
ASL 733 17 G
1,5
14
17
Galvanicky pozinkováno
Ocel
1362762
ASL 733 20 G
1,5
17
20
Galvanicky pozinkováno
Ocel
1362764
ASL 733 25 G
1,5
20
25
Galvanicky pozinkováno
Ocel
1362768
ASL 733 30 G
1,5
25
30
Galvanicky pozinkováno
Ocel
1362772
ASL 733 36 G
1,5
30
36
Galvanicky pozinkováno
Ocel
1362776
ASL 733 44 G
1,5
36
44
Galvanicky pozinkováno
Ocel
1362780
ASL 733 53 G
1,5
44
53
Galvanicky pozinkováno
Ocel
1362784
ASL 733 63 G
1,5
53
63
Galvanicky pozinkováno
Ocel
1362788
