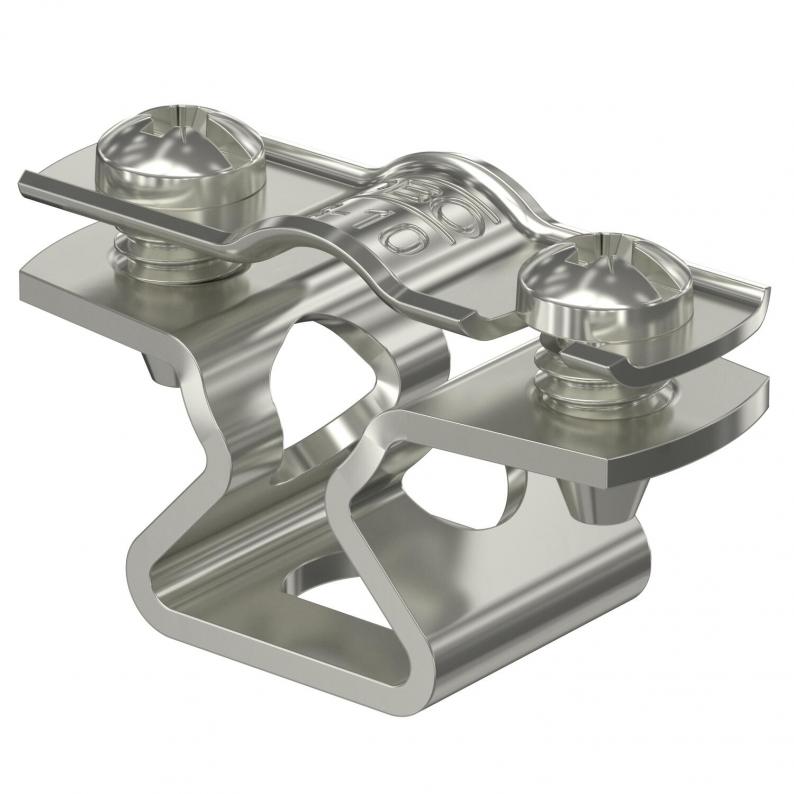

Distanční příchytka 733 V4A
Type ASL 733 10 A4
|Item no. 1362904
|EAN 4012196600250
Item no. / Type
Tloušťka materiálu
Upínací rozsah D, min.
Upínací rozsah D, max.
Smallest selling unit: 25 Kus
25Kus
Kus
Description
Distanční příchytka k montáži trubek a kabelů na stěnu, strop a podlahu. Se samojistným vrchním dílem. Upevnění pomocí podélného prolisu.
Schváleno pro zachování funkce podle DIN 4102 část 12, třídy zachování funkce E 30 až E 90.
Schváleno pro zachování funkce podle DIN 4102 část 12, třídy zachování funkce E 30 až E 90.
Technical data
Technické údaje
| Zachování funkčnosti | Ano |
|---|---|
| Tloušťka materiálu | 1,5 mm |
| pro průměr | 8 - 10 |
| Bez obsahu halogenů | Ano |
| Odolná proti ultrafialovému záření | Ano |
| Plastové opláštění | Ne |
| Počet kabelů/trubek | 1 |
| Vzdálenost od stěny | Ano |
| Provedení | uzavřený |
| Způsob upevnění | Otvor pro šroub |
| Upínací rozsah D, min. | 8 mm |
| Upínací rozsah D, max. | 10 mm |
| Rozměr | 8-10mm |
| Materiál | Nerez ocel, materiál 1.4571 |

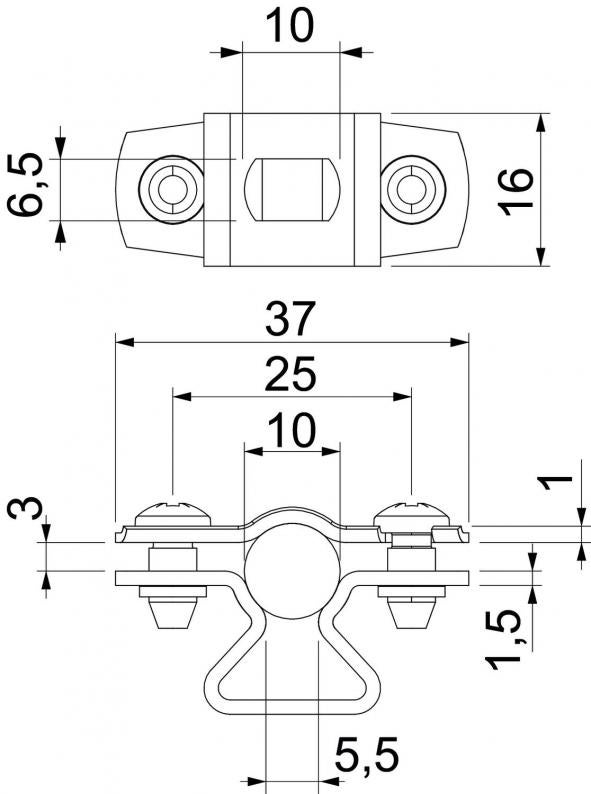

Rozměry
| Rozměr L | 10 mm |
|---|---|
| Rozměr A | 37 mm |
| Rozměr B | 25 mm |
| Rozměr d max. | 10 mm |
| Rozměr d min. | 8 mm |
| Rozměr b | 16 mm |
| Rozměr x | 3 mm |
| Rozměr s | 5,5 mm |
| Rozměr t1 (mm) | 1 |
| Rozměr t2 (mm) | 1,5 |
| Rozměr D | 10 mm |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolébky po bránu | 0,0617 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
Datový list (1)
Katalogy a brožury (4)
Vysvětlivky (4)
Certifikáty (5)
Obrázky položek (3)
Stažení 3D dat (1)
Variants
Type
Tloušťka materiálu
Upínací rozsah D, min.
Upínací rozsah D, max.
Materiál
Item no.
ASL 733 10 A4
1,5
8
10
Nerez ocel, materiál 1.4571
1362904
ASL 733 12 A4
1,5
10
12
Nerez ocel, materiál 1.4571
1362906
ASL 733 14 A4
1,5
12
14
Nerez ocel, materiál 1.4571
1362908
ASL 733 17 A4
1,5
14
17
Nerez ocel, materiál 1.4571
1362912
ASL 733 20 A4
1,5
17
20
Nerez ocel, materiál 1.4571
1362914

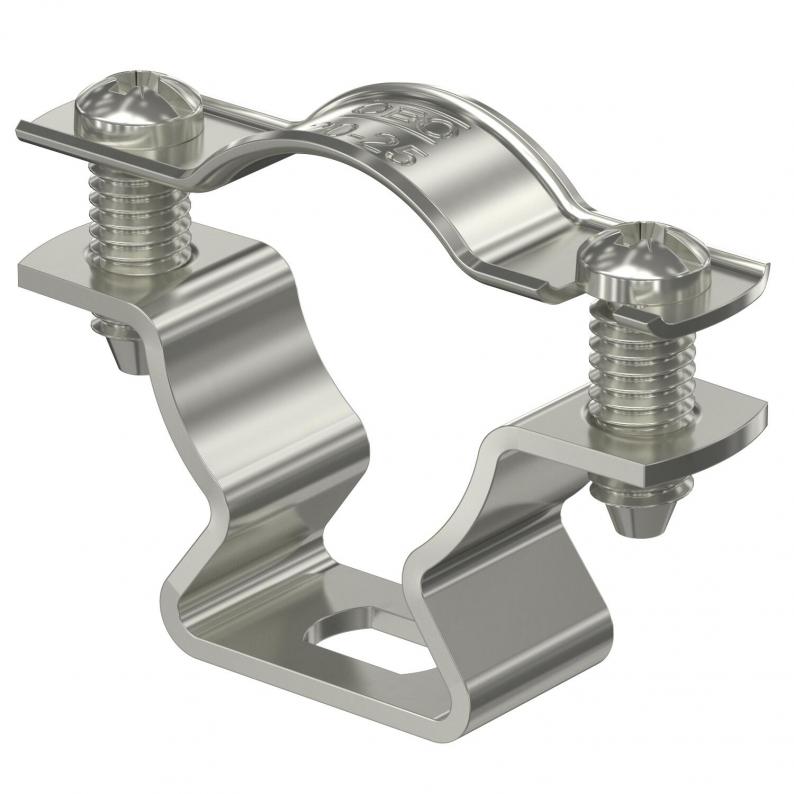

ASL 733 25 A4
1,5
20
25
Nerez ocel, materiál 1.4571
1362918
ASL 733 30 A4
1,5
25
30
Nerez ocel, materiál 1.4571
1362922
ASL 733 36 A4
1,5
30
36
Nerez ocel, materiál 1.4571
1362926
ASL 733 44 A4
1,5
36
44
Nerez ocel, materiál 1.4571
1362930
ASL 733 53 A4
1,5
44
53
Nerez ocel, materiál 1.4571
1362934
ASL 733 63 A4
1,5
53
63
Nerez ocel, materiál 1.4571
1362938
